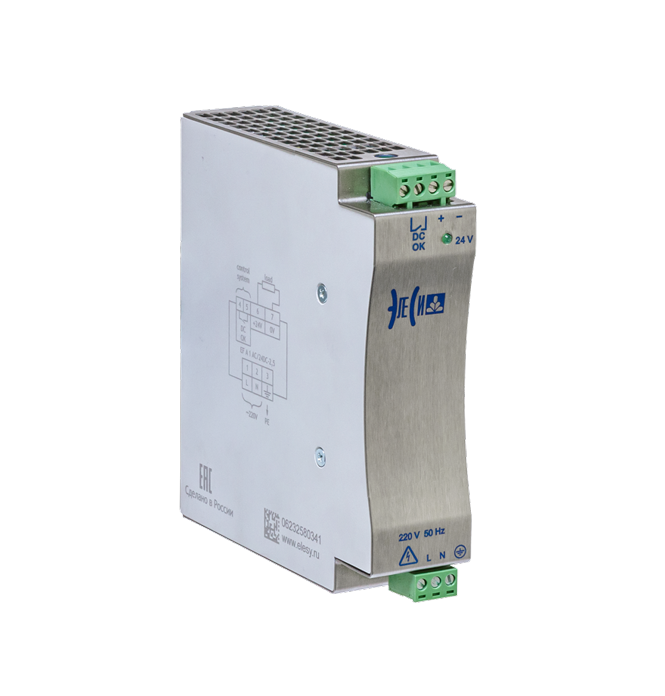

Источник питания EF А 1AC/24DC-2,5
Источник питания EF А 1AC/24DC-2,5 используется для преобразования переменного или постоянного напряжения в стабильное выходное напряжение 24 В.
Устройство обеспечивает надежную и безопасную работу различного промышленного и электротехнического оборудования.
Преимущества EF А 1AC/24DC-2,5
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
Особенности EF А 1AC/24DC-2,5
- входное напряжение постоянного/переменного тока: 100…380/90…264 В;
- выходная мощность: 60 Вт;
- выходное напряжение: 24 В;
- выходной ток: 2,5 А;
- защита от перенапряжения, перегрузки;
- возможность параллельного подключения для резервирования и «горячей» замены;
- возможность регулировки выходного напряжения;
- рабочая температура от минус 25 до плюс 60 °С,
- класс электробезопасности - I;
- металлический корпус шириной 35 мм.
Технические характеристики EF А 1AC/24DC-2,5
| Модификация | EF А 1AC/24DC-2,5 |
| Код заказа | PS24E001D02 |
| Входные характеристики | |
| Диапазон входных напряжений, В (переменного тока) | 90…264 |
| Частота входной сети, Гц | 50 ±2 |
| Максимальный потребляемый ток при входном напряжении, А: 220 В, 50 Гц | 0,35 |
| Максимальный потребляемый ток при входном напряжении, А: 90 В, 50 Гц | 0,8 |
| Диапазон входных напряжений, В (постоянного тока) | 90...380 |
| Максимальный пусковой ток, А | 18 |
| Входной предохранитель (внутренний), А | 3,15 (плавкий) |
| Устойчивость к провалам сети, мс | ≥ 18 |
| Защита от перенапряжений на входе | Да (варистор) |
| Выходные характеристики | |
| Выходная мощность не менее, Вт | 24 |
| Номинальное выходное напряжение, В | 24±2% |
| Регулирование выходного напряжения | 22 … 28 |
| Выходной ток, не более, А | 2,5 |

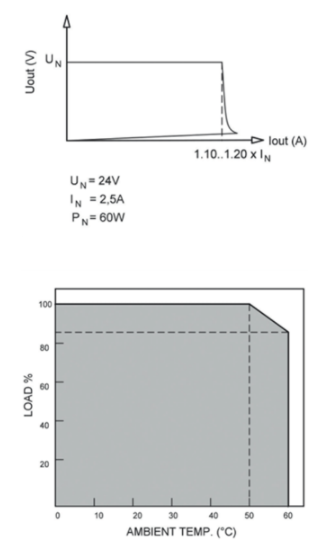

| Токоограничение, % | 110 … 120 от Pном |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 4/8,5 |
| КПД, % | >70 |
| Действующее значение пульсаций, мВ | < 50 |
| Снижение мощности | 50˚С…60˚С (1,6% / ˚С) |
| Защита от короткого замыкания и перегрузки | Да |
| Сигнализация DC OK | Светодиод, диагностический выход |
| Параметры диагностического выхода DC OK | Нормально разомкнутые контакты реле, 0,5 А; 30 В |
| Безопасность | |
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А |
| Гальваническая изоляция вход/выход, кВ | 1,5 |
| Электробезопасность | II класс по ГОСТ Р МЭК 60950-1 |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 |
| Окружающая среда | |
| Рабочая температура, ˚C | -25…60 (>50˚C - ограничение мощности 1,6% / ˚С) |
| Температура хранения, ˚C | -40…85 |
| Влажность, % | ≤95 (при 25 ˚C, без конденсации) |
| Атмосферное давление, кПА | 84…106,7 |
| Механические характеристики | |
| Материал корпуса | Алюминий |
| Размеры, ШхВхГ, мм | 35 x 145 x 137 |
| Масса, кг | 0,5 |
| Присоединения | Съемные клеммные блоки |
| Сечение проводов подключения, мм² | 0,35…2,5 |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм |
| Охлаждение | Естественное |
| Устойчивость к вибрации | Частота - 10…150 Гц Амплитуда ускорения - 9,8 м/с2 Амплитуда - 0,075 мм |
| Устойчивость к ударам | Ударная волна - полусинусоида Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² |
| Степень защиты от климатических воздействий | IP20 |
| Средняя наработка на отказ | 80000 |
| Срок службы, лет | 10 |
