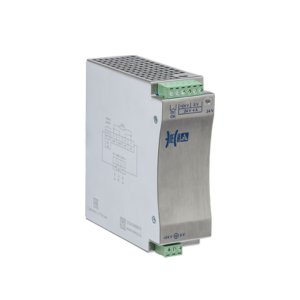

Источник питания EF А 24DC/24DC-4
Импульсные источники питания постоянного тока DC/DC предназначены для преобразования нестабилизированного постоянного напряжения в гальванически изолированное стабилизированное напряжение.
Они обеспечивают надежное электропитание оборудования систем промышленной автоматизации, управления технологическими процессами и другой аппаратуры, требующей стабильного напряжения и высокой надежности работы.
Преимущества
- Регулировка выходного напряжения для точной настройки параметров питания;
- Компактное исполнение, удобное для монтажа в ограниченном пространстве;
- Светодиодные индикаторы на лицевой панели для оперативной диагностики состояния;
- Поддержка дистанционной диагностики;
- Высокая надежность и долговечность эксплуатации;
- Монтаж на стандартную DIN-рельсу.
Функциональные особенности
- Формирование стабилизированного выходного напряжения;
- Гальваническая изоляция выходной цепи от входной;
- Защита нагрузки от перенапряжения и короткого замыкания;
- Возможность регулировки выходного напряжения;
- Светодиодная и дистанционная диагностика состояния устройства;
- Возможность параллельного подключения для резервирования и «горячей» замены.
Технические характеристики
- Входное напряжение: постоянный ток 20…30 В;
- Выходное напряжение: 24 В;
- Выходная мощность: 100 Вт;
- Выходной ток: 4,2 А;
- Температурный диапазон эксплуатации: от –25 до +60 °С;
- Класс электробезопасности: I;
- Тип корпуса: металлический, ширина — 45 мм.
Технические характеристики EF А 24DC/24DC-4
| Модификация | EF А 24DC/24DC-4 |
| Код заказа | PS24U004E01 |
| Входные характеристики | |
| Тип входной цепи | Напряжение постоянного тока |
| Диапазон входных напряжений, В | 20 … 30 |
| Максимальный пусковой ток, А | 15 |
| Входной предохранитель (внутренний), А | 8 (плавкий) |
| Защита от обратной полярности | Да |
| Выходные характеристики | |
| Выходная мощность, не менее, Вт | 100 |
| Номинальное выходное напряжение, В | 24 ± 2% |
| Регулирование выходного напряжения | 22 … 28 |
| Выходной ток, не более, А | 4,2 |
| КПД, % | >80 |
| Действующее значение пульсаций, мВ | < 25 |
| Сигнализация DC OK | Светодиод, диагностический выход |
| Параметры диагностического выхода DC OK | Сухой контакт, 0,5 А; 30 В |
| Безопасность | |
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А |
| Гальваническая изоляция вход/выход, В | 1500 |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950-1 |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 |
| Окружающая среда | |
| Рабочая температура, ˚C | -25…60 |
| Температура хранения, ˚C | –55 … 70 |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) |
| Атмосферное давление, кПА | 84…106,7 |
| Механические характеристики | |
| Материал корпуса | Алюминий |
| Размеры, ШхВхГ, мм | 45 x 145 x 137 |
| Масса, кг | 0,55 |
| Присоединения | Съемные клеммные блоки |
| Сечение проводов подключения, мм² | 0,35…2,5 |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм |
| Охлаждение | Естественное |
| Устойчивость к вибрации | Частота - 10…150 Гц Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм |
| Устойчивость к ударам | Ударная волна - полусинусоида Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² |
| Степень защиты от климатических воздействий | IP20 |
| Средняя наработка на отказ, не менее, ч | 80000 |
| Срок службы, лет | 15 |
