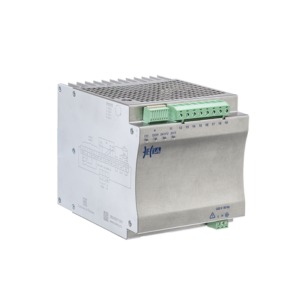

Источник питания EF А UPS 1AC/24DC-16
Источник питания EF А UPS 1AC/24DC-16 используется для преобразования переменного или постоянного напряжения в стабильное выходное напряжение 24 В.
Устройство обеспечивает надежную и безопасную работу различного промышленного и электротехнического оборудования.
Преимущества EF А UPS 1AC/24DC-16
- Широкий диапазон входных напряжений
- Возможность регулировки выходного напряжения
- Высокая стабильность выходного напряжения
- Защита от перегрузки, перенапряжения, перегрева
- Активное токоограничение
- Параллельное подключение для резервирования и «горячей» замены (с внешним дополнительным диодом)
- Компактный, удобный в обращении корпус шириной 35 мм
- Срок эксплуатации не менее 15 лет
- Высокая надежность работы
Особенности EF А UPS 1AC/24DC-16
- Входное напряжение постоянного/переменного тока: 120... 380 В /90 ... 264 В;
- выходная мощность: 400 включая канал заряда АБ;
- выходное напряжение: 24 В;
- выходной ток: 16,7 А; ток заряда: 0,7 А, 1,2 А, 2,7 А, 4,2 А;
- защита от перенапряжения, перегрузки и разряда АБ;
- резервирование и «горячяя» замена модулей;
- возможность подключения АБ,
- переход на питание от АБ без изменения параметров выходного напряжения,
- рабочая температура от минус 25 до плюс 60 °С,
- класс электробезопасности - I;
- металлический корпус шириной 126 мм.
Технические характеристики EF А UPS 1AC/24DC-16
| Модификация | EF А UPS 1AC/24DC-16 |
| Код заказа | PS24U004I03 |
| Входные характеристики | |
| Диапазон входных напряжений переменного тока, В | 90 …264 |
| Частота входной сети, Гц | 45…65 |
| Диапазон входных напряжений, В (постоянного тока) | 120 ... 380 |
| Максимальный пусковой ток, А | 5 |
| Входной предохранитель (внутренний), А | 6,3 (плавкий) |
| Устойчивость к провалам сети, мс | ≥ 25 |
| Защита от перенапряжений на входе | Да (варистор 275 АС) |
| Выходные характеристики | |
| Выходная мощность, Вт | ≤ 400, Включая канал заряда АБ |
| Номинальное выходное напряжение, В | 24 |
| Допустимое отклонение напряжения, В: — по выходу негарантированного питания | ±1,2 |
| Допустимое отклонение напряжения, В: — по выходу гарантированного питания | -3…+4 |
| Выходной ток, не более, А | 16,7 |

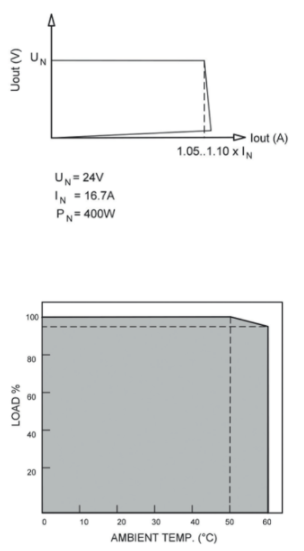

| Токоограничение, % | 105 … 110 от Pном |
| Максимальна мощность потерь (холостой ход/номинальная нагрузка) | 06/42 |
| КПД, % | >85 |
| Действующее значение пульсаций, мВ | < 50 |
| Снижение мощности | 50 °С … 60 °С (1,5 % / °С) |
| Защита от короткого замыкания и перегрузки | Да |
| Диагностические выходы | |
| Количество выходов | 3 |
| Тип выходов | Нормально разомкнутые контакты реле, ≤ 0,5 А; ≤ 40 В |
| Значения выходов: DC ОК | Выходное напряжение в норме |
| Значения выходов: PG | Переход на резервное питание |
| Значения выходов: AF | Авария АБ, аккумуляторы разряжены |
| Светодиодная индикация | |
| Индикатор «24 V» — Зеленый цвет свечения | Выходное напряжение на негарантированном выходе «24 V» в норме |
| Индикатор «24 VU»— Зеленый цвет свечения | Выходное напряжение на гарантированном выходе «24 VU» в норме |
| Индикатор «CH» — Желтый цвет свечения | Заряд АБ |
| Индикатор «CH»— Мигание желтым цветом свечения | Отсутствие АКБ, неисправность АБ, снижение напряжения АБ ниже 21,5 В |
| Индикатор «CH» — Нет индикации | АБ полностью заряжена |
| Индикатор «DCH»— Красный цвет свечения | Работа гарантированного выхода от АБ |
| Параметры заряда аккумуляторных батарей | |
| Тип АБ | Свинцовые, номинальное напряжение 24 В. Допускается последовательное соединение 2-х свинцовых АБ номинальным напряжением 12 В |
| Номинальный ток заряда, А | 0,7 / 1,2 / 2,7 / 4,2 (выбирается пользователем) |
| Отклонение тока заряда АБ от установленного значения, не более, % | 15 |
| Напряжение переразряда АБ (при температуре плюс 25 ºС), В | 28,6 ± 0,6 |
| Безопасность | |
| Электромагнитная совместимость | ГОСТ 30805.22-2013 класс А |
| Гальваническая изоляция вход/выход, кВ | 1,5 |
| Электробезопасность | I класс по ГОСТ Р МЭК 60950-1 |
| Сертификаты | ТР ТС 004/2011 ТР ТС 020/2011 |
| Окружающая среда | |
| Рабочая температура, ˚C | -25…60 |
| Температура хранения, ˚C | –55 … 70 |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) |
| Атмосферное давление, кПА | 84…106,7 |
| Механические характеристики | |
| Материал корпуса | Алюминий |
| Размеры, ШхВхГ, мм | 126х145х172 |
| Масса, кг | 1,9 |
| Присоединения | Съемные клеммные блоки |
| Сечение проводов подключения питания, мм² | 0,35…2,5 |
| Сечение проводов подключения выходных цепей, мм² | 0,35…6,0 |
| Сечение проводов подключения сигнальных цепей, мм² | 0,12…1,5 |
| Монтаж | На горизонтальную DIN-рейку вертикально с зазорами: боковые стенки - 5 мм; верх, низ - 30 мм |
| Охлаждение | Естественное |
| Устойчивость к вибрации | Частота - 10…150 Гц Амплитуда ускорения - 9,8 м/с² Амплитуда - 0,075 мм |
| Устойчивость к ударам | Ударная волна - полусинусоида Длительность ударного импульса - 11 мс Пиковое ускорение - 150 м/с² |
| Степень защиты от климатических воздействий | IP20 |
| Средняя наработка на отказ, не менее, ч | 80000 |
| Срок службы, лет | 10 |
