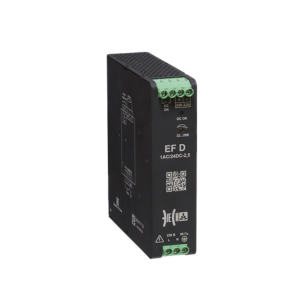

Источник питания EF D 1AC/24DC-2,5
Источники питания серии EF D предназначены для преобразования переменного или постоянного напряжения в стабилизированное постоянное напряжение.
Они применяются в системах промышленной автоматизации, управления технологическими процессами и другой аппаратуре, где требуется надежное и стабильное электропитание.
Устройства могут использоваться как основной источник питания, работая как от однофазной сети переменного тока, так и от источников постоянного напряжения.
Благодаря высокому качеству исполнения и продуманной конструкции, источники питания EF D обеспечивают устойчивую работу оборудования даже в сложных эксплуатационных условиях.
Особенности EF D 1AC/24DC-2,5
- Входное напряжение переменного/постоянного тока 100…264 В/110…380 В
- Защита от импульсных перенапряжений
- Защита от перегрузки
- Выходная мощность 60 Вт
- Выходное напряжение 24 В
- Выходной ток 2,5 А
- Возможность регулировки выходного напряжения
- Рабочая температура от - 25 до + 60 °С
- Класс электробезопасности – I
- Металлический корпус шириной 35 мм.
Технические характеристики EF D 1AC/24DC-2,5
| Модификация | EF D 1AC/24DC-2,5 |
| Код заказа | PS24E002D02 |
| Входные характеристики | |
| Диапазон входных напряжений, В (переменного тока) | 100…264 |
| Частота входной сети, Гц | 45…65 |
| Диапазон входных напряжений, В (постоянного тока) | 110...380 |
| Максимальный пусковой ток, А | 38 |
| Время удержания, мс, не менее | 120 |
| Задержка включения, с, не более | 0,25 |
| Выходные характеристики | |
| Выходная мощность не менее, Вт | 60 |
| Номинальное выходное напряжение, В | 24±0,5 |
| Регулирование выходного напряжения | 22...28 |
| Выходной ток, не более, А | 2,5 |
| КПД, % | >80 |
| Действующее значение пульсаций, мВ | < 50 |

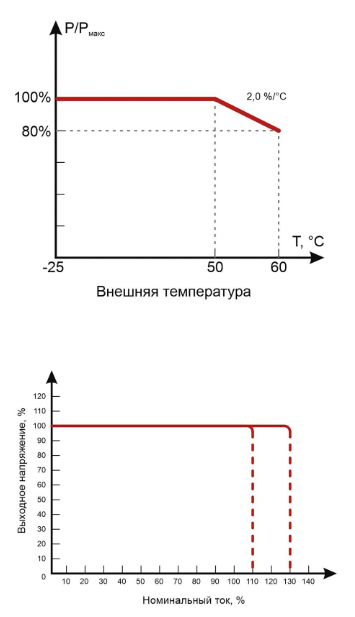

| Снижение мощности | Линейно снижается на 2,0% / °С при температуре свыше 50 °С |
| Защита от короткого замыкания и перегрузки | Да |
| Сигнализация DC OK | Светодиод, диагностический выход |
| Параметры диагностического выхода DC OK | «Сухой контакт реле»: 0,5 А; 40 В |
| Безопасность | |
| Электробезопасность, класс защиты | I класс по ГОСТ IEC 60950-1 |
| Безопасность | ГОСТ IEC 60950-1 ГОСТ IEC 61204-7 |
| Окружающая среда | |
| Рабочая температура, ˚C | -25…60 |
| Температура хранения, ˚C | -55…70 |
| Влажность, % | ≤95 (при 35 ˚C, без конденсации) |
| Атмосферное давление, кПа | 84…106,7 |
| Механические характеристики | |
| Материал корпуса | Металл |
| Степень защиты от климатических воздействий | IP20 |
| Средняя наработка на отказ, ч | 80.000 |
| Срок службы, лет | 15 |
| Размеры, ШхВхГ, мм | 35х 140 х 140 |
| Масса, кг | 0,5 |
