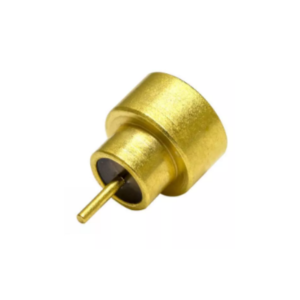

Переход ПКГм-50-001-01-1,65Р-19-В ФИМД.430421.003ТУ
Коаксиально-микрополосковые переходы (КМПП) используются для соединения коаксиальной линии и микрополоскового тракта в составе радиоэлектронной аппаратуры.
Такие устройства применяются в герметичных блоках и обеспечивают стабильную передачу радиочастотных сигналов в диапазоне частот до 18 или 26,5 ГГц, в зависимости от модификации.
Коаксиальные герметичные микрополосковые переходы рассчитаны на работу в цепях с волновым сопротивлением 50 Ом и применяются в высокочастотных трактах, где требуется точная и надежная передача сигнала.
Благодаря конструктивному исполнению переходы обеспечивают высокую стабильность параметров при эксплуатации в составе радиоэлектронной аппаратуры.
Тип соединения
Переходы сочленяются с ответными розетками типа SMP, а также совместимы с переходами типа SMP, обеспечивая удобное и надежное защелкивание при монтаже. Такая конструкция упрощает установку и снижает время обслуживания блоков оборудования.
Технические характеристики ПКГм-50-001-01-1,65Р-19-В ФИМД.430421.003ТУ
| Общие характеристики | |
| Типоконструкция | переход |
| Вид соединяемых цепей | радиочастотные коаксиальные полосковые |
| Тип сочленения | полный |
| Длина токовывода, l, мм | 1,65 |
| Конструктивный аналог | - |
| Радиус на торце токовывода | да |
| Максимальный КСВН | 1,35 |
| Климатическое исполнение | В |
| Масса, г, не более | 0,11 |
| Технические характеристики | |
| Тип соединителя | SMP |
| Способ монтажа | на микрополосковую линию |
| Допустимое количество сочленений, не менее | 100 |
| Материал покрытия | М1.Н3.Зл-Ко(99,5-99,9)3 |
| Герметичность | герметичные |
| Конструктивное исполнение | прямое |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,35 |
| Предельная рабочая частота, ГГц | 18 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,35 |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Условия эксплуатации | |
| Натекание (герм) не более, m3· Па · c-1 | 1,3 · 10-11 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Рабочий диапазон температур, °C | от -60 до +125 |
