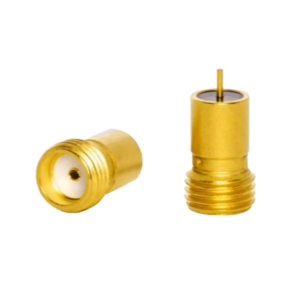

Соединитель СРГ-50-751-ИрФВ ФИМД.430421.001ТУ
Коаксиально-микрополосковый переход СРГ-50-751-ИрФВ ФИМД.430421.001ТУ предназначен для надежного соединения радиочастотных коаксиальных и микрополосковых линий передачи сигналов.
Устройство обеспечивает минимальные потери сигнала и стабильные электрические характеристики, что делает его эффективным решением для систем связи, измерительных комплексов и радиочастотной аппаратуры.
Переход выполнен в виде компактного устройства с прямым резьбовым соединением. Конструкция обеспечивает герметичность и долговечность при многократных циклах монтажа и демонтажа.
Корпусные элементы и материалы покрытия соответствуют высоким стандартам качества и устойчивы к воздействию внешней среды.
Применение
- радиочастотные устройства и измерительные системы
- системы связи и телекоммуникационные установки
- радиолокационные комплексы
- аппаратура, требующая точной передачи сигналов между коаксиальными и микрополосковыми линиями
Технические характеристики СРГ-50-751-ИрФВ ФИМД.430421.001ТУ
| Общие характеристики | |
| Типоконструкция | розетка |
| Вид соединяемых цепей | радиочастотные коаксиальные полосковые |
| Тип сочленения | резьбовой |
| Конструктивный аналог | - |
| Максимальный КСВН | 1,35 |
| Климатическое исполнение | В |
| Технические характеристики | |
| Тип соединителя | Тип IX, вариант 1 |
| Способ монтажа | на микрополосковую линию |
| Допустимое количество сочленений, не менее | 500 |
| Материал покрытия | М3.Н6.Зл-Ко(99,5-99,9)1 |
| Герметичность | герметичные |
| Конструктивное исполнение | прямое |
| Резьба со стороны микрополосковой линии | М6х0,75-6g |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 1000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,35 |
| Предельная рабочая частота, ГГц | 18 |
| Рабочее напряжение (амплитудное), В | 200 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,03 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
