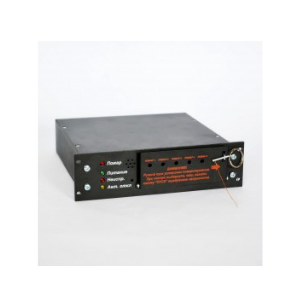

Устройство коммутационное автоматическое УКА12.5-24АТТ–5М

Устройство коммутационное автоматическое УКА12.5-24АТТ–5М предназначено для организации системы автоматической пожарной сигнализации и пожаротушения в моторных и специальных отсеках транспортных средств.

Области применения УКА12.5-24АТТ–5М

• троллейбусы;
• трамваи;
• многоосные тягачи;
• специальная техника.

Функциональные возможности устройства

• направлений пожарной сигнализации и пожаротушения – 5;
• количество шлейфов пожарной сигнализации - 5;
• тип извещателя в шлейфе сигнализации - термокабель (Protection Wire);
• работа в ручном и автоматическом режиме;
• световая индикация состояния;
• встроенный звуковой сигнализатор, выход на реле клаксона и внешние сирены;
• автоматическая диагностика всех элементов системы;
• ведение память событий и перенос информации на персональный компьютер;
• напряжение питания - 24 В;
• встраиваемый монокорпус.

Технические характеристики

• шлейфов пожарной сигнализации – 5;
• выходов управления установками пожаротушения (УП) – 5;
• максимальный коммутируемый ток по каждому выходу УП - 3А;

Время задержки на эвакуацию:

1. при возникновении пожара в автоматическом режиме – 40 с;
2. при возникновении пожара в режиме «Автоматика отключена» с последующим переходом в режим «автоматика включена» (выключение замка зажигания) – 40 с;
3. по нажатию кнопки «Пуск» - 5 с;
4. время подачи напряжения на установки пожаротушения - 4 с;

• выходов для управления внешними оповещателями – 1;
• кнопок режима ручного запуска – 5;
• контроль цепей УП на обрыв, максимальный тестовый ток - 1,2мА;
• сопротивление линии УП, соответствующее состоянию «обрыв» - более 1кОм;
• встроенный звуковой сигнализатор, уровень звукового давления – 85дБ;
• потребляемый ток в дежурном режиме, не более – 30мА;
• потребляемый ток в режиме «пожар» без учета тока потребления оповещателя и пускового тока УП, не более – 50мА;
• температура срабатывания линейного температурного извещателя (138±5)°С, инерционность срабатывания - не более 5 с;
• габаритные размеры: прибора управления 125*85*32 мм, линейного температурного извещателя - по заказу;
• масса прибора управления не более 0,3 кг;
• средняя наработка прибора на отказ не менее 20000 ч;
• срок службы прибора не менее 10 лет;
• диапазон рабочих температур от минус 40°С до плюс 50°С;
• степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
