Устройство сбора и передачи данных Индел-1708 с 3G|GPRS модемом

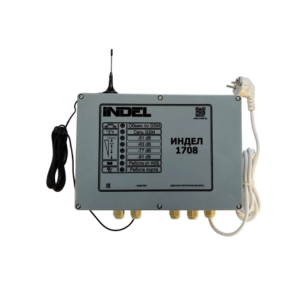

ИНДЕЛ-1708 — универсальный контроллер для дистанционного снятия показаний с приборов учёта и передачи данных по каналам связи GSM/GPRS или Ethernet (уточняется при заказе).
Устройство применяется в автоматизированных системах учёта энергоресурсов и телеметрии.
Назначение и функции
Контроллер предназначен для:
- дистанционного сбора показаний с приборов учёта тепла, электроэнергии, газа, воды и других ресурсов;
- хранения архивов потребления;
- передачи накопленных данных через сети мобильной связи (3G/GPRS) или по Ethernet;
- контроля состояния дискретных датчиков типа «сухой контакт»;
- расширения функциональности за счёт подключения дополнительных модулей «Системы сбора информации телеметрической ИНДЕЛ».
Устройство поддерживает работу с различными типами приборов учета в зависимости от установленного программного обеспечения.
Совместимые приборы учёта
Контроллер ИНДЕЛ-1708 поддерживает дистанционное снятие показаний со следующих счётчиков:
- Тепловая энергия: ТЭРМ-02 (все модификации), TC-05, TC-07, ТЭМ-05-М1/М2, ТЭМ-104, SKU-02
- Электроэнергия: ЭЛСИ-36, 55, 2000; МТР-06; MERCURY230; CE301BY; ЦЭ6822Б
- Многофункциональные счётчики: Combimetr QII
Также обеспечивается взаимодействие с различными теплорегуляторами:
- ВТР-04, ВТР-10
- РТМ-02, РТМ-03, РТМ-03А
- МР-01, SR-1-K
- АРТ-01, АРТ-05
- РТ-2000A, РТ-2000Д, РТ-2000R, РТ-2010, РТ-2012
Особенности ИНДЕЛ-1708
- Диапазон рабочих температур: от -30 °С до +40 °С
- Климатическое исполнение: группа 4 по ГОСТ 22261
- Устойчивость к механическим воздействиям: группа 2 по ГОСТ 22261
- Средний срок службы: не менее 10 лет
- Установка: устройство не предназначено для эксплуатации во взрывопожароопасных зонах (по ПУЭ)

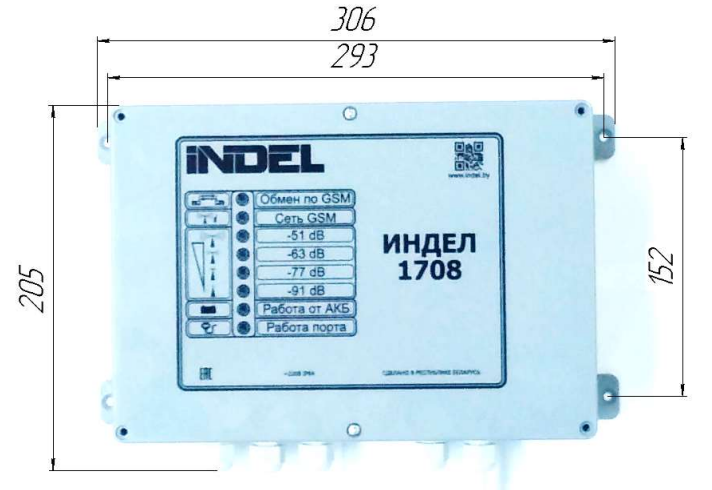

Габаритные размеры ИНДЕЛ-1708
Технические характеристики Индел-1708
| Габаритные размеры, мм, не более | 270х210х100 |
| Масса, кг, не более | 4 |
| Диапазон рабочих температур, °С | -30..+40 |
| Относительная влажность при +50 °C | 90% |
| Степень защищённости от воздействия окружающей среды | IP65 |
| Напряжение питания переменного тока, В | 187 - 242 |
| Частота сети переменного тока, Гц | 50 ±2 |
| Мощность потребляемая для режима передачи информации ,Вт (не более) | 15 |
| Канал передачи данных | GSM |
| Минимальная скорость передачи данных по каналу GSM, бод | 9600 |
| Количество интерфейсов для подключения приборов: | |
| RS-232 | 3 |
| RS-485 | 2 |
| CAN | 1 |
| Скорость обмена по интерфейсу с приборами, бод | 300 – 115200 |
| Дискретные входы: | |
| количество | 4 |
| уровень логического нуля: | |
| напряжение постоянного тока, В, не более | 1.8 |
| сопротивление датчика, Ом, не более | 360 |
| уровень логической единицы: | |
| напряжение постоянного тока, В, не менее | 12 |
| сопротивление, кОм, не менее | 24 |
| Напряжение питания аккумуляторной батареи, В | 12 |
| Время работы от аккумулятора при пропадании сетевого напряжения, час, не менее | 2 |
Требования предъявляемые к средствам радиосвязи:
| Электрические параметры GSM-модуля: | |
| Диапазон частот, МГц: | |
| GSM-900 | .890-960 |
| GSM-1800 | 1710-1880 |
| Сопротивление антенны, Ом | 50 |
| Электрические параметры передатчика: | |
| Выходная мощность (стандарт GSM-900), Вт, | 2 |
| Выходная мощность (стандарт GSM-1800), Вт, | 1 |
| Электрические параметры приемника: | |
| Чувствительность, мкВ, не менее | 0,35 |
Функции устройства:
- опрос теплосчётчиков, терморегуляторов, других приборов учёта энергоресурсов и архивирование показаний в энергонезависимой памяти параметров теплопотребления;
- контроль технологических параметров на основании считанных показаний и передачу аварийных сообщений при выходе параметров за граничные значения;
- дистанционное изменение температурных графиков терморегуляторов;
- сбор информации с дискретных датчиков типа «сухой контакт»;
- подсчёт импульсов от расходомера (один канал);
- передачу собранной информации на верхний уровень (диспетчерский терминал) по различным каналам связи (GSM /GPRS, Ethernet);
- удалённое конфигурирование и обновление встроенного программного обеспечения по каналам связи.
| Тип канала связи | GSM/GPRS, Ethernet |
| Кол-во интерфейсов для приборов учета | 3хRS-232, 1хRS-485 |
| Кол-во интерфейсов для модулей расширения | 1хRS-485, 1хCAN |
| Напряжение основного источника питания переменного тока, В | 220/-15%+10% |
| Мощность потребления, Вт, не более | 15 |
| Диапазон рабочих температур, °C | -30…+50 |
| Относительная влажность при +50 °C | 0 – 90% |
| Габаритные размеры, мм, не более | 225х165х40 |
