Манометр с электроконтактной приставкой (ЭКМ)

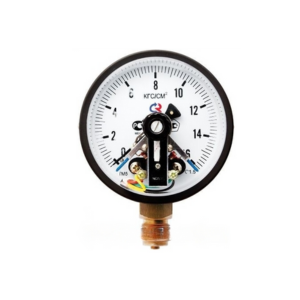

Манометр с электроконтактной приставкой (ЭКМ) предназначен для управления внешними электрическими цепями в системах сигнализации, автоматизации и блокировки технологических процессов. Устройство обладает повышенной защитой от внешних воздействий (IP54). Электроконтактную приставку можно установить на манометры или мановакуумметры диаметром 100 и 150 мм с классом точности 1,5.
Область применения: теплоснабжение, водоснабжение, вентиляция и машиностроение.
Манометр с электроконтактной приставкой, или электроконтактный манометр (ЭКМ), используется для переключения электрических цепей в зависимости от измеряемого давления.
Принцип работы ЭКМ следующий: электроконтактная группа и стрелка прибора связаны механически, и при достижении стрелкой порогового значения происходит замыкание или размыкание электрической цепи.
Конструкция
Электроконтактная приставка может быть установлена на приборы ТМ (ТВ, ТМВ)-510 или ТМ (ТВ, ТМВ)-610 с радиальным расположением штуцера и классом точности 1,5. Электроконтактная группа снабжена указателями, позволяющими настроить устройство на пороговое значение (уставку).
Принцип действия: электроконтактная группа приставки механически соединена со стрелкой прибора, и при превышении заданного значения происходит замыкание или размыкание (в зависимости от типа приставки) электрической цепи.
Электрическая схема манометра
- Одноконтактная — Исп. I (ОЗ для ТМ и ТМВ, ОР — ТВ), Исп. II (ОР — ТМ, ОЗ — ТВ и ТМВ)
- Двухконтактная — Исп. III (ЛРПР — ТМ), Исп. IV (ЛЗПЗ — ТМ), Исп. V (ЛРПЗ — ТМ, ПРЛЗ — ТВ, ЛЗПЗ — ТМВ), Исп. VI (ЛЗПР — ТМ), Исп. VI (ЛРПР — ТМВ)
Технические характеристики
| Диаметр корпуса | 100, 150 мм |
| Класс точности | 1,5 |
| Диапазон показаний давлений | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
| Рабочая температура | Окружающая среда: −60…+60 °C |
| Измеряемая среда: до +150 °C | |
| Тип контактов | с магнитным поджатием, серебряное покрытие |
| Максимальное напряжение | 220 В, ~380 В |
| Максимальный ток | 1 А |
| Максимальная разрывная мощность контактов | 30 Вт, 50 В·А |
| Минимальные электрические характеристики | Определяются переходным контактным сопротивлением и рассчитываются для конкретных электрических схем |
| Пределы | допускаемой основной погрешности срабатывания электрической схемы в % от диапазона показаний — ±4 |
| Корпус | IP54, сталь 10, цвет черный |
| Кольцо | Сталь 10, цвет черный |
| Штуцер | Медный сплав (100 МПа — сталь 30 с никелевым покрытием) |
| Чувствительный элемент | Медный сплав (100 МПа — сталь 38ХМ) |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стекло | Органическое |
| Подключение | Через электрический разъем сзади на корпусе |
| Присоединение | Радиальное |
| Резьба присоединения | G½ или М20×1,5 |
| Межповерочный интервал | 2 года |
