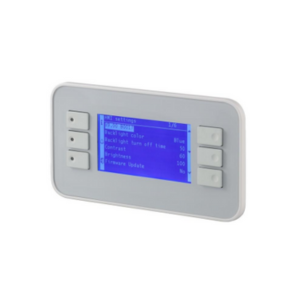

Панель оператора Climatix POL871.71/STD
Панель оператора Climatix POL871.71/STD предназначена для работы с контроллерами Climatix, для настройки конфигураций дисплея и системы.
Данное устройство относится к семейству контроллеров Climatix
Особенности POL871.71/STD
- Расширенные условия работы и уровень IP для уличного использования
- Высокое разрешение 240 x 128
- 6 кнопок для простой работы и настройки
- Кнопки ALARM, INFO и CANCEL с диодными индикаторами LED
- Настраиваемые пароли для каждого уровня доступа
- Поддержка мультиязычного интерфейса
- Локальные настройки HMI
- Доступ к точкам данных
- Питание от контроллера через локальное подключение
- Переносная версия POL871.71 для монтажа на магните и работы в поле
Технические характеристики POL871.71/STD
| Питание от контроллера | DC 24 В, 60 мА |
| Дисплей | |
| Тип LCD | STN голубой, негатив |
| Разрешение | Матрица 240 x 128 |
| Подсветка | Белая, светодиоды LED |
| Размер LCD | 93 x 58 мм |
| Область видимой части | 86.15 x 47.78 мм |
| Угол обзора | Угол сверху: 41° |
| Угол снизу: 21° | |
| Общие данные | |
| Размеры | 173.2 x 95.5 x 21.6 мм |
| Вес без упаковки | 350 г |
| Вес с упаковкой | 433 г |
| Стекло | Makrolon 2405, прозрачное |
| Клавиши | Силикон, RAL7035 |
| Корпус | Перед: Makrolon 6485, RAL7035 |
| Зад: Makrolon 6485, RAL5014 | |
| Толщина панели для монтажа | мин. 0.5 мм |
| POL871.72 | макс. 1.5 мм |
| Условия окружающей среды | |
| Работа | IEC 60721-3-3 |
| Температура | -40…70 °C |
| Температурные ограничения LCD | -20…60 °C |
| Влажность | 5…95% r.h. (без конденсации) |
| Давление воздуха | мин. 700 кПа, соответствует |
| макс. 3,000 м над уровнем моря | |
| Транспортировка и хранение | IEC 60721-3-2 |
| Температура | -40…70 °C |
| Влажность | 5…95% r.h. (без конденсации) |
| Давление воздуха | мин. 260 кПа, соответствует |
| макс. 10,000 м над уровнем моря | |
| Данные для заказа | |
| Содержимое поставки | HMI-TM с магнитом и работы в поле, Один HMI-TM с 4-проводным кабелем (витая пара с одним разъемом RJ45) Длин кабеля 2,5 метра (1 м стандартный кабель и 1.5 м пружинный кабель, когда растянут) |
| Класс защиты IP | IP65 для POL871.71 |
| Защита UV | IEC 60068-2-9, 1.13 кВт/м 2 , процедура B, 7 циклов |
| Класс безопасности | Класс 2 (SELV EN 60730-1) |
| Степень загрязнения | 2 |
