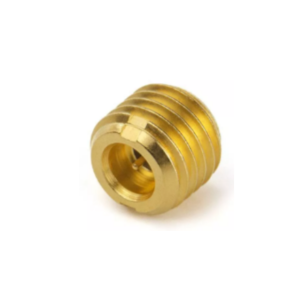

Переход ПКГ-50-003-01-19-В ФИМД.430421.003ТУ
Переходы розетка-розетка типа SMP (bullet) применяются для соединения вилок типа SMP, установленных на печатные платы или модули.
Герметичные переходы вилка-вилка типа SMP предназначены для соединения розеток типа SMP и монтажа внутри корпуса изделия.
Микрополосковые герметичные переходы обеспечивают переход с коаксиальной линии на микрополосковую и используются в герметизированных блоках радиоэлектронной аппаратуры.
Характеристики и совместимость
Переходы рассчитаны на работу в электрических цепях радиочастотных трактов с волновым сопротивлением 50 Ом.
Рабочий диапазон частот достигает 18 ГГц. Конструкция обеспечивает сочленение с ответными розетками и переходами типа SMP методом защёлкивания, что гарантирует надёжность и удобство монтажа в составе высокочастотных систем.
Технические характеристики ПКГ-50-003-01-19-В ФИМД.430421.003ТУ
| Общие характеристики | |
| Типоконструкция | переход вилка-вилка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Тип сочленения | полный |
| Конструктивный аналог | - |
| Максимальный КСВН | 1,35 |
| Климатическое исполнение | В |
| Масса, г, не более | 0,863 |
| Типоконструкция | переход вилка-вилка |
| Климатическое исполнение | В |
| Технические характеристики | |
| Тип соединителя | SMP |
| Способ монтажа | на панель |
| Допустимое количество сочленений, не менее | 100 |
| Материал покрытия | М1.Н3.Зл-Ко(99,5-99,9)3 |
| Герметичность | герметичные |
| Конструктивное исполнение | прямое |
| Допустимое количество сочленений, не менее | 100 |
| Тип соединителя | SMP |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,35 |
| Предельная рабочая частота, ГГц | 18 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | -65 |
| Потери прямые, дБ не более | 0,35 |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Экранное затухание, дБ не менее | -65 |
| Максимальный КСВН | 1,35 |
| Волновое сопротивление, Ом | 50 |
| Статическая нестабильность, % | 10 |
| Динамическая нестабильность, % | 30 |
| Предельная рабочая частота, ГГц | 18 |
| Условия эксплуатации | |
| Натекание (герм) не более, m3·Па·c-1 | 1,3 · 10-11 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Атмосферное повышенное давление, рабочее, Па | 294480 (2000 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -60 до +155 |
| Рабочий диапазон температур, °C | от -60 до +125 |
