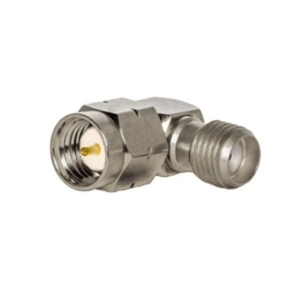

Переход СР-50-32-008ИрФМ ФИМД.430421.006 ТУ
Переход розетка-вилка СР-50 представляет собой коаксиальный адаптер, предназначенный для соединения двух радиочастотных компонентов с разными типами разъёмов.
Изделие применяется в составе многофункциональных СВЧ-устройств и модулей приёмопередающей аппаратуры систем беспроводной связи.
Характеристики и совместимость
Переход рассчитан на работу с волновым сопротивлением 50 Ом и обеспечивает передачу сигнала в диапазоне частот до 18 ГГц.
Конструкция адаптера обеспечивает сочленение с ответными соединителями типа 3,5 или SMA, что позволяет использовать его в широком спектре высокочастотных решений и систем.
Технические характеристики СР-50-32-008ИрФМ ФИМД.430421.006 ТУ
| Общие характеристики | |
| Типоконструкция | переход вилка-розетка |
| Вид соединяемых цепей | радиочастотные коаксиальные |
| Тип сочленения | резьбовой |
| Конструктивный аналог | R125 771 000 (Radiall) |
| Максимальный КСВН | 1,1+0,018*fp |
| Климатическое исполнение | - |
| Масса, г, не более | 5,4 |
| Технические характеристики | |
| Тип соединителя | Тип IX, вариант 1 |
| Способ монтажа | двухстороннее соединение с ответными соединителями |
| Допустимое количество сочленений, не менее | 500 |
| Конструктивное исполнение | угловое |
| Материал покрытия внутреннего проводника | М1.Н3.Зл-Ко(99,5-99,9)1 |
| Материал покрытия наружного проводника | М1.Н3 |
| Материал покрытия гайки и шайбы (при наличии) | М1.Н3.Зл-Ко(99,5-99,9)1 |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 5000 |
| Волновое сопротивление, Ом | 50 |
| Динамическая нестабильность, % | 30 |
| Максимальный КСВН | 1,1+0,018*fp |
| Предельная рабочая частота, ГГц | 18 |
| Рабочее напряжение (амплитудное), В | 335 |
| Сопротивление контакта штырь - гнездо, Ом не более | 0,06 |
| Статическая нестабильность, % | 10 |
| Экранное затухание, дБ не менее | минус 65 |
| Потери прямые, дБ не более | 0,4 |
| Сопротивление контакта корпус - корпус, Ом не более | 0,02 |
| Условия эксплуатации | |
| Минимальный срок сохраняемости, лет | 25 |
| Атмосферное повышенное давление, рабочее, Па | 2,92· 105 (2207 мм рт.ст.) |
| Атмосферное пониженное давление, рабочее, Па | 0,67· 103 (5 мм рт.ст.) |
| Минимальная наработка, ч | 5000 |
| Рабочий диапазон температур, °C | от -60 до +155 |
