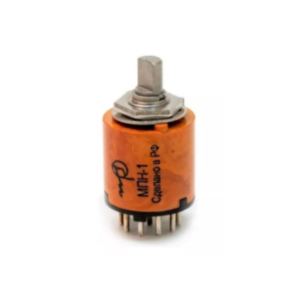

Переключатель МПН-1В без ручки ОЮ3.602.067 ТУ
Переключатель МПН-1В без ручки ОЮ3.602.067 ТУ применяется для коммутации электрических цепей в промышленном и энергетическом оборудовании.
Конструкция устройства разработана для работы под повышенными нагрузками и обеспечивает надежное переключение режимов работы электрических установок.
Модель поставляется без ручки и монтируется согласно техническим требованиям оборудования, в которое устанавливается.
Переключатель изготовлен из прочных материалов, отличающихся устойчивостью к механическим воздействиям и перепадам температуры.
Конструкция изделия предусматривает удобство монтажа, обслуживания и высокую точность переключения. Это позволяет использовать переключатель в ответственных инженерных системах, требующих стабильной коммутации электрических цепей.
Применение
- системы управления
- щиты автоматики и распределительные шкафы
- промышленные объекты различного назначения
Технические характеристики МПН-1В без ручки ОЮ3.602.067 ТУ
| Общие характеристики | |
| Климатическое исполнение | В - всеклиматическое |
| Масса, г, не более | 9 |
| Климатическое исполнение | В - всеклиматическое |
| Технические характеристики | |
| Количество направлений (Н) | 1 |
| Количество положений (П) | 10 |
| Степень защиты по ГОСТ 14254 | IP40 |
| Тип вала | с лыской |
| Тип коммутаций | с разрывом |
| Тип монтажа | объёмный, печатный |
| Конструктивное исполнение | с упором |
| Дополнительная опция | без ручки |
| Вылет вала от монтажной плоскости, мм | 9,3 |
| Условия эксплуатации | |
| Линейное ускорение, g | 200 |
| Механический удар многократного действия | 150 g |
| Механический удар одиночного действия | 1000 g |
| Минимальный срок сохраняемости, лет | 20 |
| Синусоидальная вибрация | 20 g от 1 до 3000 Гц |
| Атмосферное повышенное давление, рабочее, Па | 29,7 ·104 |
| Атмосферное пониженное давление, рабочее, Па | 0,67 ·103 |
| Минимальная наработка, ч | 5000 |
| Температура окружающей среды, °C | от - 60 до + 100 |
| Механический удар многократного действия, g | 150 |
| Механический удар одиночного действия, g | 1000 |
| Температура окружающей среды, °С | от - 60 до + 100 |
| Атмосферное пониженное давление, рабочее, Па | 0,67 ·103 |
| Минимальная наработка, ч | 5000 |
| Минимальный срок сохраняемости, лет | 20 |
| Температура окружающей среды, °С | от - 60 до + 100 |
