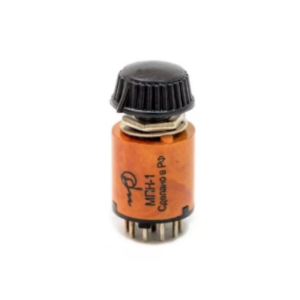

Переключатели МПН-1М 10П1Н 31 IP40-Р ФИМД.640121.001 ТУ
Переключатели МПН-1М 10П1Н 31 IP40-Р ФИМД.640121.001 ТУ предназначены для коммутации электрических цепей в системах автоматики, приборостроения и промышленного оборудования.
Устройство обеспечивает надёжное переключение контактов с чёткими фиксированными положениями, что гарантирует стабильную работу даже в широком диапазоне эксплуатационных условий.
Переключатели МПН-1М применяются в качестве органа выбора режимов, состояний или параметров, где требуется последовательное переключение положений по кругу. Компактные размеры, удобство монтажа и высокая механическая износостойкость делают их идеальным решением для установки в панели и корпуса оборудования.
Устройство обладает степенью защиты IP40, что позволяет использовать его в условиях воздействия пыли и брызг.
Надёжность конструкции и качество контактных групп обеспечивают безопасную и долговечную работу переключателей в ответственных схемах управления, включая аппаратуру с интенсивным режимом эксплуатации.
Преимущества применения
- компактные размеры и удобство интеграции в панели и корпуса
- высокая механическая стойкость и длительный ресурс работы
- защитное исполнение IP47 для использования в сложных условиях
- соответствие требованиям ТУ ФИМД.640121.001
Технические характеристики
| Общие характеристики | |
| Климатическая категория по ГОСТ 28198-89 | 60/100/21 |
| Масса, г, не более | 9 |
| Технические характеристики | |
| Количество направлений (Н) | 1 |
| Количество положений (П) | 10 |
| Степень защиты по ГОСТ 14254 | IP40 |
| Тип вала | с лыской |
| Тип коммутаций | с разрывом |
| Тип монтажа | объёмный, печатный |
| Конструктивное исполнение | с упором |
| Дополнительная опция | с ручкой |
| Вылет вала от монтажной плоскости, мм | 10 |
| Условия эксплуатации | |
| Механический удар многократного действия | 150 g |
| Механический удар одиночного действия | 1000 g |
| Минимальный срок сохраняемости, лет | 20 |
| Синусоидальная вибрация | 20 g от 20 до 3000 Гц |
| Атмосферное пониженное давление, рабочее, Па | 6 ·104 |
| Температура окружающей среды, °C | от -60 до +100 |
