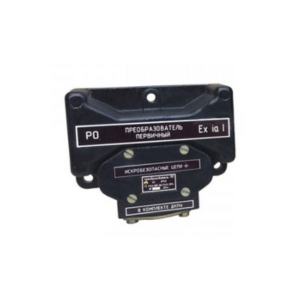

Первичный преобразователь ПП к датчику ДКПУ

Первичный преобразователь ПП к датчику ДКПУ представляет собой трансформатор, помешенный в пластмассовый корпус. Для защиты от повреждений трансформатор залит компаундом. Кабельный ввод ПП рассчитан на четырехжильный кабель с наружным диаметром до 18 мм.

Принцип действия датчика ДКПУ основан на изменении электрических параметров преобразователя ПП при воздействии на него поля постоянного магнита МПП, укрепленного на подвижном объекте.

Принцип работы

При воздействии на преобразователь ПП внешнего магнитного поля, создаваемого магнитом МПП, при подходе подвижного объекта в зону контроля, магнитная проницаемость сердечника трансформатора преобразователя ПП резко уменьшается. Это приводит к исчезновению напряжения на его вторичной обмотке, а значит и на входе блока БИ, и в итоге к выключению промежуточного и выходных реле К2 и КЗ.

Горнотехнические условия применения

Преобразователь может эксплуатироваться в условиях, где требуются исполнения:

• климатическое по ГОСТ 15150-69 - У1
• по уровню и виду взрывозащиты по ГОСТ Р МЭК 60079-0-2011 - PO Ex ia I Х
• по степени защиты оболочки по ГОСТ 14254-96 (МЭК 529-89) - IР55

При этом допускается для преобразователя ПП:

• температура окружающего воздуха от минус 40 до плюс 40 °С
• относительная влажность при 35 °С до 100%

Технические характеристики
