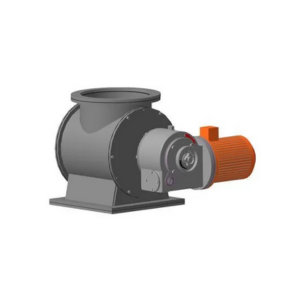

Питатель шлюзовый Ш3, Ш5

Заказать
Заказать

Питатель шлюзовый типа Ш3: Ш3-15, Ш3-20, Ш3-30 служит для дозированной подачи в системы пневмотранспорта хорошо сыпучих порошкообразных и зернистых (размером гранул не более 10 мм) материалов с:

  • насыпной плотностью до 1,8 г/см,
  • поверхностной влажностью до 1,5%,
  • температурой от плюс 5°С о плюс 100 °С.

Питатели шлюзовые Ш3 имеют климатические исполнения УХЛ3, 04 согласно ГОСТ 15150-69 для народнохозяйственных нужд и экспорта и используются для эксплуатации в макроклиматических районах с умеренным и тропическим климатом.

Питатели шлюзовые Ш3 могут быть изготовлены в общепромышленном исполнении и в исполнении для взрывоопасных зон класса В-Iа.

Питатель шлюзовой типа Ш5: Ш5-15, Ш5-20, Ш5-30, Ш5-45 применяется для дозированной подачи хорошо сыпучих порошкообразных и зернистых материалов (размер гранул не превышающий 10мм ) поверхностной влажностью не выше 1,5%, насыпной плотностью не более 1,8 г/см, температурой от плюс 5°С до плюс 250 °С.

Надежное дозирование сыпучих материалов питателями Ш5 достигается при условии непрерывного поступления материала из бункера в загрузочный патрубок и отсутствии налипания продукта на стенки ячеек ротора питателя.

Питатели шлюзовые Ш5 производятся в климатических исполнениях УХЛ3, УХЛ4, Т3 согласно ГОСТ 15150-69 для народнохозяйственных нужд и экспорта и пригодны для работы в макроклиматических районах с умеренным и тропическим климатом как в закрытых помещениях, так и на открытых площадках, защищенных от атмосферных осадков.

Питатели Ш5 выполняются в общепромышленном исполнении и во взрывозащищенном исполнении для взрывоопасных зон класса В-Iа и В-IIа.

Типоисполнения шлюзовых питателей Ш3, Ш5:

  • Ш3, диаметр ротора 15,20,30 температура материала до плюс 100 °С;
  • Ш5 диаметр ротора 15,20,30,45 температура материала до плюс 250 °С;
  • Климатическое исполнение питателя: 01, 02

Исполнение питателя:

  • У-01 - углеродистое исполнение (Ст3);
  • К-01 - коррозионностойкое исполнение (08Х22Н6Т);
  • К-02 - коррозионностойкое исполнение (08Х13);

Исполнение электродвигателя:

  • Н - невзрывозащищенный;
  • В - взрывозащищенный;

Регулирование производительности:

  • Р - ручное регулирование;
  • П - регулирование пневматическим исполнительным механизмом;
  • Э - регулирование электрическим исполнительным механизмом;
  • Б - без регулирования.

Технические характеристики Ш3-15, Ш3-20, Ш3-30

Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1 (об/мин) Мощность потребляемая, кВт, не более
Ш3-15 РНУ-01 150 От 5х10-5 до 46х10-5включительно (от 0,18 до 1,65 включительно) От 0,041 до 0,4 включительно (от 2,5 до 24 включительно) 0,49
Ш3-15 РНК-01 150 0,49
Ш3-15 РНК-02 150 0,49
Ш3-15 РВУ-01 150 0,49
Ш3-15 РВК-01 150 0,49
Ш3-15 РВК-02 150 0,49
Ш3-15 ЭНУ-01 150 0,49
Ш3-15 ЭНК-01 150 0,49
Ш3-15 ЭНК-02 150 0,49
Ш3-15 ПНУ-01 150 0,49
Ш3-15 ПНК-01 150 0,49
Ш3-15 ПНК-02 150 0,49
Ш3-15 ПВУ-01 150 0,49
Ш3-15 ПВК-01 150 0,49
Ш3-15 ПВК-02 150 0,49
Ш3-15 БНУ-01 150 46х10-5 (1,65) 0,4 (24) 0,49
Ш3-15 БНК-01 150 0,49
Ш3-15 БНК-02 150 0,49
Ш3-15 БВУ-01 150 0,49
Ш3-15 БВК-01 150 0,49
Ш3-15 БВК-02 150 0,49



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш3-15 РНУ-01 АИР71А4 1500 0,55 595 556 345 105
Ш3-15 РНК-01 АИР71А4 1500 0,55 595 556 345 99
Ш3-15 РНК-02 АИР71А4 1500 0,55 595 556 345 99
Ш3-15 РВУ-01 АИМ71А4 1500 0,55 595 572 345 109
Ш3-15 РВК-01 АИМ71А4 1500 0,55 595 572 345 103
Ш3-15 РВК-02 АИМ71А4 1500 0,55 595 572 345 103
Ш3-15 ЭНУ-01 АИР71А4 1500 0,55 595 686 445 114
Ш3-15 ЭНК-01 АИР71А4 1500 0,55 595 686 445 108
Ш3-15 ЭНК-02 АИР71А4 1500 0,55 595 686 445 108
Ш3-15 ПНУ-01 АИР71А4 1500 0,55 697 685 410 129
Ш3-15 ПНК-01 АИР71А4 1500 0,55 697 685 410 123
Ш3-15 ПНК-02 АИР71А4 1500 0,55 697 685 410 123
Ш3-15 ПВУ-01 АИМ71А4 1500 0,55 697 700 410 132
Ш3-15 ПВК-01 АИМ71А4 1500 0,55 697 700 410 126
Ш3-15 ПВК-02 АИМ71А4 1500 0,55 697 700 410 126
Ш3-15 БНУ-01 АИР71А4 1500 0,55 577 556 345 98
Ш3-15 БНК-01 АИР71А4 1500 0,55 577 556 345 92
Ш3-15 БНК-02 АИР71А4 1500 0,55 577 556 345 92
Ш3-15 БВУ-01 АИМ71А4 1500 0,55 577 572 345 101
Ш3-15 БВК-01 АИМ71А4 1500 0,55 577 572 345 95
Ш3-15 БВК-02 АИМ71А4 1500 0,55 577 572 345 95



Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1(об/мин) Мощность потребляемая, кВт, не более
Ш3-20 РНУ-01 200 От 12,7х10-5 до 122х10-5включительно (от 0,46 до 4,4 включительно) От 0,041 до 0,4 включительно (от 2,5 до 24 включительно) 0,49
Ш3-20 РНК-01 200 0,49
Ш3-20 РНК-02 200 0,49
Ш3-20 РВУ-01 200 0,49
Ш3-20 РВК-01 200 0,49
Ш3-20 РВК-02 200 0,49
Ш3-20 ЭНУ-01 200 0,49
Ш3-20 ЭНК-01 200 0,49
Ш3-20 ЭНК-02 200 0,49
Ш3-20 ПНУ-01 200 0,49
Ш3-20 ПНК-01 200 0,49
Ш3-20 ПНК-02 200 0,49
Ш3-20 ПВУ-01 200 0,49
Ш3-20 ПВК-01 200 0,49
Ш3-20 ПВК-02 200 0,49
Ш3-20 БНУ-01 200 122х10-5 (4,4) 0,4 (24) 0,49
Ш5-20 БНК-01 200 0,49
Ш5-20 БНК-02 200 0,49
Ш5-20 БВУ-01 200 0,49
Ш5-20 БВК-01 200 0,49
Ш5-20 БВК-02 200 0,49



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш3-20 РНУ-01 АИР71А4 1500 0,55 644 563 403 151
Ш3-20 РНК-01 АИР71А4 1500 0,55 644 563 403 142
Ш3-20 РНК-02 АИР71А4 1500 0,55 644 563 403 142
Ш3-20 РВУ-01 АИМ71А4 1500 0,55 644 594 403 155
Ш3-20 РВК-01 АИМ71А4 1500 0,55 644 594 403 146
Ш3-20 РВК-02 АИМ71А4 1500 0,55 644 594 403 146
Ш3-20 ЭНУ-01 АИР71А4 1500 0,55 644 686 472 160
Ш3-20 ЭНК-01 АИР71А4 1500 0,55 644 686 472 151
Ш3-20 ЭНК-02 АИР71А4 1500 0,55 644 686 472 151
Ш3-20 ПНУ-01 АИР71А4 1500 0,55 747 685 484 175
Ш3-20 ПНК-01 АИР71А4 1500 0,55 747 685 484 166
Ш3-20 ПНК-02 АИР71А4 1500 0,55 747 685 484 166
Ш3-20 ПВУ-01 АИМ71А4 1500 0,55 747 700 484 178
Ш3-20 ПВК-01 АИМ71А4 1500 0,55 747 700 484 169
Ш3-20 ПВК-02 АИМ71А4 1500 0,55 747 700 484 169
Ш3-20 БНУ-01 АИР71А4 1500 0,55 627 563 403 145
Ш5-20 БНК-01 АИР71А4 1500 0,55 627 563 403 136
Ш5-20 БНК-02 АИР71А4 1500 0,55 627 563 403 136
Ш5-20 БВУ-01 АИМ71А4 1500 0,55 627 594 403 148
Ш5-20 БВК-01 АИМ71А4 1500 0,55 627 594 403 139
Ш5-20 БВК-02 АИМ71А4 1500 0,55 627 594 403 139



Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1(об/мин) Мощность потребляемая, кВт, не более
Ш3-30 РНУ-01 300 От 45х10-5 до 411х10-5включительно (от 1,56 до 14,8 включительно) От 0,041 до 0,4 включительно (от 2,5 до 24 включительно) 1
Ш3-30 РНК-01 300 1
Ш3-30 РНК-02 300 1
Ш3-30 РВУ-01 300 1
Ш3-30 РВК-01 300 1
Ш3-30 РВК-02 300 1
Ш3-30 ЭНУ-01 300 1
Ш3-30 ЭНК-01 300 1
Ш3-30 ЭНК-02 300 1
Ш3-30 ПНУ-01 300 1
Ш3-30 ПНК-01 300 1
Ш3-30 ПНК-02 300 1
Ш3-30 ПВУ-01 300 1
Ш3-30 ПВК-01 300 1
Ш3-30 ПВК-02 300 1
Ш3-30 БНУ-01 300 411х10-5 (14,8) 0,4 (24) 1
Ш3-30 БНК-01 300 1
Ш3-30 БНК-02 300 1
Ш3-30 БВУ-01 300 1
Ш3-30 БВК-01 300 1
Ш3-30 БВК-02 300 1



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш3-30 РНУ-01 АИР80А4 1500 1,1 810 742 506 274
Ш3-30 РНК-01 АИР80А4 1500 1,1 810 742 506 266
Ш3-30 РНК-02 АИР80А4 1500 1,1 810 742 506 266
Ш3-30 РВУ-01 АИМ80А4 1500 1,1 810 805 506 283
Ш3-30 РВК-01 АИМ80А4 1500 1,1 810 805 506 275
Ш3-30 РВК-02 АИМ80А4 1500 1,1 810 805 506 275
Ш3-30 ЭНУ-01 АИР80А4 1500 1,1 810 865 528 283
Ш3-30 ЭНК-01 АИР80А4 1500 1,1 810 865 528 275
Ш3-30 ЭНК-02 АИР80А4 1500 1,1 810 865 528 275
Ш3-30 ПНУ-01 АИР80А4 1500 1,1 845 884 586 278
Ш3-30 ПНК-01 АИР80А4 1500 1,1 845 884 586 270
Ш3-30 ПНК-02 АИР80А4 1500 1,1 845 884 586 270
Ш3-30 ПВУ-01 АИМ80А4 1500 1,1 845 948 586 287
Ш3-30 ПВК-01 АИМ80А4 1500 1,1 845 948 586 279
Ш3-30 ПВК-02 АИМ80А4 1500 1,1 845 948 586 279
Ш3-30 БНУ-01 АИР80А4 1500 1,1 772 742 506 260
Ш3-30 БНК-01 АИР80А4 1500 1,1 772 742 506 252
Ш3-30 БНК-02 АИР80А4 1500 1,1 772 742 506 252
Ш3-30 БВУ-01 АИМ80А4 1500 1,1 772 805 506 269
Ш3-30 БВК-01 АИМ80А4 1500 1,1 772 805 506 260
Ш3-30 БВК-02 АИМ80А4 1500 1,1 772 805 506 260

Технические характеристики Ш5

Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1(об/мин) Мощность потребляемая, кВт, не более
Ш5-15 РНУ-01 150 От 0,666х10-4 до 6,33х10-4включительно (от 0,24 до 2,28 включительно) От 0,041 до 0,4 включительно (от 2,5 до 24 включительно) 0,49
Ш5-15 РНК-01 150 0,49
Ш5-15 РНК-02 150 0,49
Ш5-15 РВУ-01 150 0,49
Ш5-15 РВК-01 150 0,49
Ш5-15 РВК-02 150 0,49
Ш5-15 ЭНУ-01 150 0,49
Ш5-15 ЭНК-01 150 0,49
Ш5-15 ЭНК-02 150 0,49
Ш5-15 ПНУ-01 150 0,49
Ш5-15 ПНК-01 150 0,49
Ш5-15 ПНК-02 150 0,49
Ш5-15 ПВУ-01 150 0,49
Ш5-15 ПВК-01 150 0,49
Ш5-15 ПВК-02 150 0,49
Ш5-15 БНУ-01 150 6,33х10-4 (2,28) 0,4 (24) 0,49
Ш5-15 БНК-01 150 0,49
Ш5-15 БНК-02 150 0,49
Ш5-15 БВУ-01 150 0,49
Ш5-15 БВК-01 150 0,49
Ш5-15 БВК-02 150 0,49



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш5-15 РНУ-01 АИР71А4 1500 0,55 621 511 309 96,6
Ш5-15 РНК-01 АИР71А4 1500 0,55 621 511 309 89,6
Ш5-15 РНК-02 АИР71А4 1500 0,55 621 511 309 89
Ш5-15 РВУ-01 АИМ71А4 1500 0,55 621 527 309 100
Ш5-15 РВК-01 АИМ71А4 1500 0,55 621 527 309 93
Ш5-15 РВК-02 АИМ71А4 1500 0,55 621 527 309 92,4
Ш5-15 ЭНУ-01 АИР71А4 1500 0,55 621 670 463 113,8
Ш5-15 ЭНК-01 АИР71А4 1500 0,55 621 670 463 106,8
Ш5-15 ЭНК-02 АИР71А4 1500 0,55 621 670 463 106,2
Ш5-15 ПНУ-01 АИР71А4 1500 0,55 724 756 395 123,8
Ш5-15 ПНК-01 АИР71А4 1500 0,55 724 756 395 116,8
Ш5-15 ПНК-02 АИР71А4 1500 0,55 724 756 395 116,2
Ш5-15 ПВУ-01 АИМ71А4 1500 0,55 724 771 395 126,7
Ш5-15 ПВК-01 АИМ71А4 1500 0,55 724 771 395 119,7
Ш5-15 ПВК-02 АИМ71А4 1500 0,55 724 771 395 119,1
Ш5-15 БНУ-01 АИР71А4 1500 0,55 804 511 309 90
Ш5-15 БНК-01 АИР71А4 1500 0,55 804 511 309 83
Ш5-15 БНК-02 АИР71А4 1500 0,55 804 511 309 82,4
Ш5-15 БВУ-01 АИМ71А4 1500 0,55 804 527 309 93
Ш5-15 БВК-01 АИМ71А4 1500 0,55 804 527 309 86
Ш5-15 БВК-02 АИМ71А4 1500 0,55 804 527 309 85,4



Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1(об/мин) Мощность потребляемая, кВт, не более
Ш5-20 РНУ-01 200 От 1,58х10-4 до 15,16х10-4включительно (от 0,57 до 5,46 включительно) От 0,041 до 0,4 включительно (от 2,5 до 24 включительно) 0,49
Ш5-20 РНК-01 200 0,49
Ш5-20 РНК-02 200 0,49
Ш5-20 РВУ-01 200 0,49
Ш5-20 РВК-01 200 0,49
Ш5-20 РВК-02 200 0,49
Ш5-20 ЭНУ-01 200 0,49
Ш5-20 ЭНК-01 200 0,49
Ш5-20 ЭНК-02 200 0,49
Ш5-20 ПНУ-01 200 0,49
Ш5-20 ПНК-01 200 0,49
Ш5-20 ПНК-02 200 0,49
Ш5-20 ПВУ-01 200 0,49
Ш5-20 ПВК-01 200 0,49
Ш5-20 ПВК-02 200 0,49
Ш5-20 БНУ-01 200 15,16х10-4 (5,46) 0,4 (24) 0,49
Ш5-20 БНК-01 200 0,49
Ш5-20 БНК-02 200 0,49
Ш5-20 БВУ-01 200 0,49
Ш5-20 БВК-01 200 0,49
Ш5-20 БВК-02 200 0,49



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш5-20 РНУ-01 АИР71А4 1500 0,55 667 522 358 113
Ш5-20 РНК-01 АИР71А4 1500 0,55 667 522 358 107
Ш5-20 РНК-02 АИР71А4 1500 0,55 667 522 358 106
Ш5-20 РВУ-01 АИМ71А4 1500 0,55 667 538 358 116
Ш5-20 РВК-01 АИМ71А4 1500 0,55 667 538 358 110
Ш5-20 РВК-02 АИМ71А4 1500 0,55 667 538 358 109
Ш5-20 ЭНУ-01 АИР71А4 1500 0,55 667 676 488 130
Ш5-20 ЭНК-01 АИР71А4 1500 0,55 667 676 488 124
Ш5-20 ЭНК-02 АИР71А4 1500 0,55 667 676 488 123
Ш5-20 ПНУ-01 АИР71А4 1500 0,55 750 762 470 144
Ш5-20 ПНК-01 АИР71А4 1500 0,55 750 762 470 141
Ш5-20 ПНК-02 АИР71А4 1500 0,55 750 762 470 141
Ш5-20 ПВУ-01 АИМ71А4 1500 0,55 750 717 470 147
Ш5-20 ПВК-01 АИМ71А4 1500 0,55 750 717 470 144
Ш5-20 ПВК-02 АИМ71А4 1500 0,55 750 717 470 144
Ш5-20 БНУ-01 АИР71А4 1500 0,55 630 522 358 126
Ш5-20 БНК-01 АИР71А4 1500 0,55 630 522 358 123
Ш5-20 БНК-02 АИР71А4 1500 0,55 630 522 358 123
Ш5-20 БВУ-01 АИМ71А4 1500 0,55 630 538 358 129
Ш5-20 БВК-01 АИМ71А4 1500 0,55 630 538 358 126
Ш5-20 БВК-02 АИМ71А4 1500 0,55 630 538 358 126



Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1(об/мин) Мощность потребляемая, кВт, не более
Ш5-30 РНУ-01 300 От 4,833х10-4 до 46,02х10-4включительно (от 1,74 до 16,57 включительно) От 0,033 до 0,32 включительно (от 2 до 19 включительно) 0,99
Ш5-30 РНК-01 300 0,99
Ш5-30 РНК-02 300 0,99
Ш5-30 РВУ-01 300 0,99
Ш5-30 РВК-01 300 0,99
Ш5-30 РВК-02 300 0,99
Ш5-30 ЭНУ-01 300 0,99
Ш5-30 ЭНК-01 300 0,99
Ш5-30 ЭНК-02 300 0,99
Ш5-30 ПНУ-01 300 0,99
Ш5-30 ПНК-01 300 0,99
Ш5-30 ПНК-02 300 0,99
Ш5-30 ПВУ-01 300 0,99
Ш5-30 ПВК-01 300 0,99
Ш5-30 ПВК-02 300 0,99
Ш5-30 БНУ-01 300 46,02х10-4 (16,57) 0,32 (19) 0,99
Ш5-30 БНК-01 300 0,99
Ш5-30 БНК-02 300 0,99
Ш5-30 БВУ-01 300 0,99
Ш5-30 БВК-01 300 0,99
Ш5-30 БВК-02 300 0,99



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш5-30 РНУ-01 АИР80А4 1500 1,1 895 654 488 259
Ш5-30 РНК-01 АИР80А4 1500 1,1 895 654 488 257
Ш5-30 РНК-02 АИР80А4 1500 1,1 895 654 488 255
Ш5-30 РВУ-01 АИМ80А4 1500 1,1 895 681 488 279
Ш5-30 РВК-01 АИМ80А4 1500 1,1 895 681 488 277
Ш5-30 РВК-02 АИМ80А4 1500 1,1 895 681 488 275
Ш5-30 ЭНУ-01 АИР80А4 1500 1,1 895 785 505 272
Ш5-30 ЭНК-01 АИР80А4 1500 1,1 895 785 505 270
Ш5-30 ЭНК-02 АИР80А4 1500 1,1 895 785 505 268
Ш5-30 ПНУ-01 АИР80А4 1500 1,1 948 793 575 266
Ш5-30 ПНК-01 АИР80А4 1500 1,1 948 793 575 264
Ш5-30 ПНК-02 АИР80А4 1500 1,1 948 793 575 262
Ш5-30 ПВУ-01 АИМ80А4 1500 1,1 948 869 575 286
Ш5-30 ПВК-01 АИМ80А4 1500 1,1 948 869 575 284
Ш5-30 ПВК-02 АИМ80А4 1500 1,1 948 869 575 282
Ш5-30 БНУ-01 АИР80А4 1500 1,1 866 654 488 245
Ш5-30 БНК-01 АИР80А4 1500 1,1 866 654 488 243
Ш5-30 БНК-02 АИР80А4 1500 1,1 866 654 488 241
Ш5-30 БВУ-01 АИМ80А4 1500 1,1 866 681 488 261
Ш5-30 БВК-01 АИМ80А4 1500 1,1 866 681 488 259
Ш5-30 БВК-02 АИМ80А4 1500 1,1 866 681 488 257



Условное обозначение типоразмера питателя Диаметр ротора, мм Производительность, м3/с (м3/ч) Частота вращения ротора, с-1(об/мин) Мощность потребляемая, кВт, не более
Ш5-45 РНУ-01 450 От 17,44х10-4 до 165,7х10-4включительно (от 6,28 до 59,68 включительно) От 0,033 до 0,32 включительно (от 2 до 19 включительно) 1,98
Ш5-45 РНК-01 450 1,98
Ш5-45 РНК-02 450 1,98
Ш5-45 РВУ-01 450 1,98
Ш5-45 РВК-01 450 1,98
Ш5-45 РВК-02 450 1,98
Ш5-45 ЭНУ-01 450 1,98
Ш5-45 ЭНК-01 450 1,98
Ш5-45 ЭНК-02 450 1,98
Ш5-45 ПНУ-01 450 1,98
Ш5-45 ПНК-01 450 1,98
Ш5-45 ПНК-02 450 1,98
Ш5-45 ПВУ-01 450 1,98
Ш5-45 ПВК-01 450 1,98
Ш5-45 ПВК-02 450 1,98
Ш5-45 БНУ-01 450 165,7х10-4 (59,68) 0,32 (19) 1,98
Ш5-45 БНК-01 450 1,98
Ш5-45 БНК-02 450 1,98
Ш5-45 БВУ-01 450 1,98
Ш5-45 БВК-01 450 1,98
Ш5-45 БВК-02 450 1,98



Условное обозначение типоразмера питателя Электродвигатель Габаритные размеры, мм, не более Масса, кг, не более
обозначение частота вращения синхронная, об/мин Мощность, кВт L длина B ширина H высота
Ш5-45 РНУ-01 АИР90L4 1500 2,2 963 795 680 350
Ш5-45 РНК-01 АИР90L4 1500 2,2 963 795 680 342
Ш5-45 РНК-02 АИР90L4 1500 2,2 963 795 680 342
Ш5-45 РВУ-01 АИМ90L4 1500 2,2 963 850 680 361
Ш5-45 РВК-01 АИМ90L4 1500 2,2 963 850 680 352
Ш5-45 РВК-02 АИМ90L4 1500 2,2 963 850 680 352
Ш5-45 ЭНУ-01 АИР90L4 1500 2,2 963 855 680 359
Ш5-45 ЭНК-01 АИР90L4 1500 2,2 963 855 680 351
Ш5-45 ЭНК-02 АИР90L4 1500 2,2 963 855 680 351
Ш5-45 ПНУ-01 АИР90L4 1500 2,2 1000 1008 680 354
Ш5-45 ПНК-01 АИР90L4 1500 2,2 1000 1008 680 346
Ш5-45 ПНК-02 АИР90L4 1500 2,2 1000 1008 680 346
Ш5-45 ПВУ-01 АИМ90L4 1500 2,2 1000 1063 680 364
Ш5-45 ПВК-01 АИМ90L4 1500 2,2 1000 1063 680 356
Ш5-45 ПВК-02 АИМ90L4 1500 2,2 1000 1063 680 356
Ш5-45 БНУ-01 АИР90L4 1500 2,2 925 795 680 336
Ш5-45 БНК-01 АИР90L4 1500 2,2 925 795 680 328
Ш5-45 БНК-02 АИР90L4 1500 2,2 925 795 680 328
Ш5-45 БВУ-01 АИМ90L4 1500 2,2 925 850 680 346
Ш5-45 БВК-01 АИМ90L4 1500 2,2 925 850 680 338
Ш5-45 БВК-02 АИМ90L4 1500 2,2 925 850 680 338
Техническая документация на питатели шлюзовые типа Ш3 и Ш5
Назад к списку
