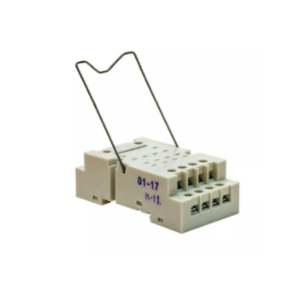

Розетка КС-6 ФИМД.685100.005 ТУ
Розетка КС-6 используется для монтажа реле РЭК59 с выводами шириной 2,8 мм, соответствующими требованиям документации ШРВИ.647115.001 ТУ.
Конструкция изделия обеспечивает плотное и надёжное соединение, что позволяет эффективно применять розетку в схемах автоматики, управления и коммутации.
Розетки выпускаются в климатических исполнениях ТВ2 и УХЛ 2.1, что позволяет выбирать оптимальный вариант в зависимости от условий эксплуатации.
Степень защиты IP20 обеспечивает безопасную эксплуатацию при установленной защите от попадания крупных твёрдых частиц.
Преимущества применения
- высокая механическая прочность и износостойкость
- надёжный контакт при длительной эксплуатации
- устойчивость к вибрационным нагрузкам и климатическим воздействиям
- простота установки и обслуживания
- соответствие действующим стандартам
Технические характеристики КС-6 ФИМД.685100.005 ТУ
| Для реле | РЭК59 |
| Климатическое исполнение | УХЛ 2.1 |
| Масса, г, не более | 65 |
| Климатическое исполнение | УХЛ 2.1 |
| Технические характеристики | |
| Степень защиты по ГОСТ 14254 | IP20 |
| Способ монтажа | На панель или рейку ТН35-7,5 |
| Конструктивное исполнение | ФИМД.685100.005 ТУ |
| Электрические параметры | |
| Сопротивление изоляции в н.у., МОм, не менее | 200 |
| Сопротивление цепи контактов, Ом | не более 0,6 |
| Номинальный ток, А | до 5 |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 84 до 106 |
| Механический удар многократного действия | 15g 10000 ударов |
| Механический удар одиночного действия | 150g 6 ударов |
| Синусоидальная вибрация | 1g от 20 до 100 Гц |
| Температура окружающей среды, °C | -50 до +70 |
| Число сочленений - расчленений | 100 |
| Температура окружающей среды, °C | -50 до +70 |
