Пост дистанционного управления (ПДУ)

Пост ПДУ-N предназначен для проводного управления различным инженерным оборудованием на расстоянии. Он подключается к щитам управления следующих типов:

• ЩАУ-В — для вентиляторов (кроме отдельных канальных моделей)
• ЩАУ-АО — для отопительных установок
• ЩАУ-СФОЦ — для электрокалориферов
• ЩАУ-СА — для вентиляционных систем

Конструкция устройства

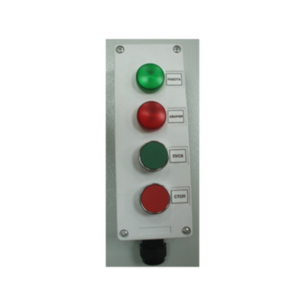

ПДУ-N выполнен на базе кнопочного поста КП-104 с корпусом из пластика. Его размеры составляют 195×65×72 мм. В конструкции предусмотрен кабельный ввод с сальником, а также элементы управления и индикации, размещённые на верхней панели корпуса.

Устройство оснащено двумя кнопками (зелёной и красной) и двумя световыми индикаторами соответствующих цветов. Каждый элемент снабжён обозначениями функций: ПУСК, СТОП, РАБОТА и АВАРИЯ.

Рабочие характеристики

Напряжение питания ПДУ зависит от электрической схемы, в которую он включён. Обычно используется вариант ПДУ-24, если в системе управления присутствует контроллер. При этом тип напряжения — переменное или постоянное — не влияет на работоспособность устройства.

Требования к подключению

Для обеспечения безопасности персонала, щит управления, к которому подключается ПДУ, должен быть оснащён переключателем режима управления «Местное/Дистанционное».

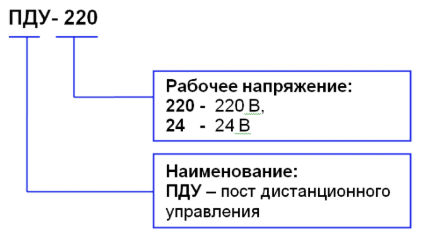

Условное обозначение

Пример обозначения при заказе

• ПДУ-220- Пост дистанционного управления для напряжения  управления  220В.
• ПДУ-24 - Пост дистанционного управления для напряжения управления 24 В.
• ПДУ может эксплуатироваться в макроклиматических районах в климатическом исполнении У2 по ГОСТ 15150-69.
• Степень защиты IP54

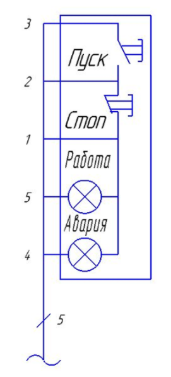

Схема подключения
