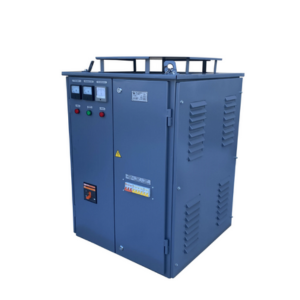

Преобразователь ТПЕ-200-460 У2.1

Тиристорные преобразователи серии ТПЕ представляют собой готовые электротехнические устройства, предназначенные для управления электродвигателями вращателей буровых станков типа СБШ.

Эти агрегаты обеспечивают высокую надежность и устойчивость к нагрузкам, что гарантирует стабильную работу электроприводов даже в сложных промышленных условиях.

Структура условного обозначения

Маркировка преобразователей серии ТПЕ отражает основные технические характеристики и область применения:

• ТПЕ — серия тиристорных преобразователей;
• 200 — номинальный выходной ток, А;
• 460 — номинальное выходное напряжение, В;
• У2.1 — климатическое исполнение и категория размещения.

Условия эксплуатации

Агрегаты ТПЕ предназначены для работы в широком диапазоне климатических условий и различных производственных средах. Надежная эксплуатация обеспечивается при следующих параметрах:

• Высота над уровнем моря — до 1000 м;
• Атмосферное давление — от 86,6 до 106,7 кПа;
• Рабочая температура окружающей среды — от –40 до +40 °C, предельная — от –50 до +45 °C;
• Относительная влажность — до 80 % при температуре (20 ± 5) °C;
• Невзрывоопасная среда, без агрессивных газов, токопроводящей пыли и избытка водяных паров.

Функциональные возможности

Преобразователи серии ТПЕ выступают как регулируемые источники выпрямленного тока и обеспечивают плавное управление выходным напряжением от 0 до Udn. Агрегаты подключаются напрямую к трехфазной сети с линейным напряжением 380 В и частотой 50 Гц, что делает их универсальными и удобными в эксплуатации.

Состав агрегата

Конструкция преобразователей ТПЕ включает несколько ключевых функциональных блоков, обеспечивающих надежную работу оборудования и защиту силовых цепей:

• Силовой блок;
• Блок управления;
• Блок возбуждения;
• Токоограничивающий реактор.

Конструктивные особенности

Агрегаты выполнены в защищённом корпусе со степенью защиты IP21 и размещаются в унифицированных шкафах с двусторонним обслуживанием. Внутри шкафа расположены силовые тиристоры на радиаторах, клеммная панель, блок возбуждения, токоограничивающий реактор и блок управления со степенью защиты IP54. Все элементы закреплены на прочном металлическом каркасе, что обеспечивает долговечность и удобство обслуживания.

Принцип работы

Работа преобразователя основана на использовании управляемых выпрямителей и симметрично управляемых инверторов, согласованных с сетью. В нереверсивном исполнении силовая часть построена на трехфазном мостовом выпрямителе по схеме Ларионова с тиристорами, обеспечивающем эффективное преобразование электроэнергии и стабильное управление электроприводом.

Системы защиты

В конструкции агрегатов ТПЕ предусмотрен комплекс защитных функций, гарантирующих безопасную и надежную эксплуатацию даже при нестабильных внешних условиях:

• Защита от перенапряжений;
• Максимально-токовая «сеточная» защита при аварийных режимах;
• Защита от токовых перегрузок;
• Контроль пониженного напряжения питающей сети;
• Контроль отсутствия тока в цепи возбуждения;
• Защита от радиопомех.

Габаритные размеры ТПЕ-200-460 У2.1

Технические характеристики ТПЕ-200-460 У2.1
