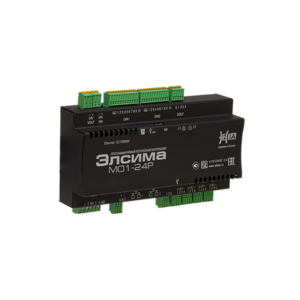

Контроллер логический программируемый Элсима М01-24Р

Программируемый логический контроллер Элсима предназначен для построения систем автоматизации и локальной автоматики с небольшим количеством сигналов.

Он обеспечивает управление технологическими процессами, сбор данных и интеграцию с различным оборудованием.

Конструкция и расширяемость

Контроллер выполнен в виде моноблока с возможностью подключения модулей расширения, что позволяет увеличивать количество входов и выходов и адаптировать систему под конкретные задачи.

Интерфейсы и поддержка протоколов

  • Встроенные интерфейсы: Ethernet и RS-485;
  • Программирование на пяти языках стандарта МЭК 61131-3;
  • Поддержка стандартных протоколов связи: Modbus RTU (Master/Slave), IEC 870-104, Modbus TCP/IP (Slave);
  • Поддержка специализированных протоколов оборудования учета энергоресурсов: СЕТ-4ТМ, ПСЧ-4ТМ, СЕЗХХ.

Технические характеристики Элсима М01-24Р

Модификация ЭЛСИМА-М01-24Р ЭЛСИМА-М01-24Р-W ЭЛСИМА-М01-24Р-GSM-W
Код заказа PC-C024C03 PC-C024C08 PC-C024C09
Аналоговый вход (AIN) I, U, Tc, Tr 4 4 4
Аналоговый выход (AOUT) I, U 2 2 2
Дискретный вход (DIN) 2 группы по 10 2 группы по 10 2 группы по 10
Дискретный выход OK (DOUT) 4 4 4
Дискретный выход релейный (RELAY NO) 2 группы по 2 2 группы по 2 2 группы по 2
Ethernet 10/100 Mbit 2 2 2
Наличие GSM-модуля Нет Нет Да
Наличие Web визуализации Нет Да Да
Цепи питания
Питание контроллера, В 20…28 DC 20…28 DC 20…28 DC
Потребляемая мощность (без учета потребления датчиков, подключенных к встроенному источнику питания), не более, Вт 7 7 7
Процессор
Тип процессора Cortex ARM8 Cortex ARM8 Cortex ARM8
Частота процессора, МГц 300 300 300
Память
Объем оперативной памяти RAM, МБ 128 128 128
Объем памяти для хранения задачи пользователя, МБ 32 32 32
Производительность
Скорость выполнения инструкций:
Логическая инструкция, мкс 0,075 0,075 0,075
Арифметическая операция с целыми числами, мкс 0,075 0,075 0,075
Арифметическая операция с числами формата Real, мкс 0,12 0,12 0,12
Интерфейсы контроллера
Количество разъемов для подключения Ethernet 10/100 Mbit 2 2 2
Напряжение гальванического разделения от цепей модулей, не менее, В 1000 АС 1000 АС 1000 АС
Наличие встроенного GSM-модема Нет Нет Да

Количество разъемов подключения по интерфейсу RS-485, цепи A, B, подключение экрана

  • Максимальная скорость обмена, бит/с
  • Гальваническая развязка, не менее, В



1 шт

115200

750 АС



1 шт

115200

750 АС



1 шт

115200

750 АС
Работа с модулями удаленного ввода-вывода (УВВ)
Количество одновременно подключенных модулей УВВ, не более, шт. 6 6 6
Скорость обновления данных с модулей УВВ, не менее, мс 20 20 20
Возможность работы в общих сетях Ehernet есть, по предустановленному
IP-адресу
есть, по предустановленному
IP-адресу
есть, по предустановленному
IP-адресу
Дополнительное оборудование
Разъем USB для подключения внешних устройств в режиме host (Type-A), шт. 1 1 1
Разъем USB для подключения внешних устройств в режиме device (Type mini-A), шт. 1 1 1
Поддержка microSD, ГБ до 32 до 32 до 32
Дискретные входы
Количество гальванически развязанных групп, шт. 2 2 2
Количество дискретных входов, шт. 20 20 20
Напряжение логического нуля, В -3...+5 -3...+5 -3...+5
Напряжение логической единицы, В 15...30 15...30 15...30
Максимальный ток логической единицы, мА 10 10 10
Минимальная детектируемая длительность импульса, не менее, мс 60 60 60
Минимальный период следования импульсов, мс 120 120 120
Напряжение гальванического разделения между дискретными входами и внутренней шиной контроллера (эффективное значение), не менее, В 1500 1500 1500
Дискретные выходы
Количество дискретных выходов тип "Открытый коллектор" (одна группа), шт. 4 4 4
Общая гальваническая изоляция от внутренней шины контроллера (эффективное значение) выходов типа "Открытый коллектор", не менее, В 1500 1500 1500
Максимальное коммутируемое напряжение для выходов "Открытый коллектор", В 30 30 30
Остаточное напряжение в состоянии "включено" для выходов "Открытый коллектор", не более, В 1 1 1
Максимальный коммутируемый ток для выходов "Открытый коллектор", А 0,3 0,3 0,3
Количество гальванически разделенных групп дискретных выходов, тип "Реле" 2 2 2
Количество дискретных выходов, тип "Реле", в одной группе, шт 2 2 2
Максимальное коммутируемое напряжение для релейных выходов, В АС 250 250 250
Максимальный коммутируемый ток для релейных выходов, А 2 2 2
Гальваническая развязка от внутренней шины контроллера (эффективное значение) групп релейных выходов, не менее, В 2000 2000 2000
Аналоговые входы
Количество универсальных аналоговых входов, шт. 4 4 4
Гальваническая развязка от внутренней шины контроллера (эффективное значение) каждого аналогового входа, не менее, В 750 750 750
Возможность подключать датчики c сигналами следующих типов:
  • Ток
0-20 мА 0-20 мА 0-20 мА
  • Напряжение
0-10 В 0-10 В 0-10 В
  • Термопары типа:
    - ТХА (K),
    - ТХК (L),
    - ТХКн (Е),
    - ТПП10 (S),
    - ТНН (N),
    - ТПР (B),
    - ТЖК (J),
    - ТВР (A-1),

- ТПП13 ( R )


-250 … +900 °С
0 … +800 °С
-250 … +1000 °С
0 … +1700 °С
-250 … +1000 °С
+250 … +1800 °С
-200 … +600 °С
0 … +2500 °С
0 … +1600 °С

-250 … +900 °С
0 … +800 °С
-250 … +1000 °С
0 … +1700 °С
-250 … +1000 °С
+250 … +1800 °С
-200 … +600 °С
0 … +2500 °С
0 … +1600 °С

-250 … +900 °С
0 … +800 °С
-250 … +1000 °С
0 … +1700 °С
-250 … +1000 °С
+250 … +1800 °С
-200 … +600 °С
0 … +2500 °С
0 … +1600 °С
  • Термосопротивления в режиме трехпроводного подключения типа:

- ТСМ (50М, 100М, 500M),
- ТСП (50П, 100П, 500П, 1000П, Pt50, Pt100),
- ТСН (100H, 500H, 1000H)




-50 … +150 °С
-50 … +500 °С

-50 … +150 °С



-50 … +150 °С
-50 … +500 °С

-50 … +150 °С



-50 … +150 °С
-50 … +500 °С

-50 … +150 °С
Предел допускаемой приведенной погрешности измерений термосопротивления, в рабочих условиях, не более, % ±0,5 ±0,5 ±0,5
Предел допускаемой приведенной погрешности измерений постоянного тока, в рабочих условиях, не более, % ±0,2 ±0,2 ±0,2
Предел допускаемой приведенной погрешности измерений напряжения постоянного тока, в рабочих условиях, не более, % ±0,25 ±0,25 ±0,25
Минимальное время измерения одного канала для ввода сигналов постоянного тока или напряжения постоянного тока, температуры в режиме измерения сигнала термопары, не более, мс 25 25 25
Минимальное время измерения одного канала в режиме измерения температуры термопреобразователем сопротивления в трехпроводном режиме, не более, мс 750 750 750
Аналоговые выходы
Количество аналоговых выходов, шт. 2 2 2
Количество групп аналоговых выходов 1 1 1
Гальваническая развязка группы от внутренней шины контроллера (эффективное значение), не менее, В 750 750 750

Каждый аналоговый выход может быть программно сконфигурирован для работы в следующих режимах:

  • Ток (с внешним шунтом)
  • Напряжение
0-20 мА
от 0 до 10 В
0-20 мА
от 0 до 10 В
0-20 мА
от 0 до 10 В
Предел допускаемой приведенной погрешности формирования выходного сигнал, не более, % ±0,5 ±0,5 ±0,5
Максимальное нагрузочное сопротивление аналогового выхода (R) при выходном токовом сигнале, Ом 400 400 400
Минимальное нагрузочное сопротивление аналогового выхода (R) при выходном сигнале "Напряжение 0-10 В", Ом 2000 2000 2000
Часы реального времени
Наличие часов реального времени со съемной батареей есть есть есть
Время автономной работы часов реального времени 5 лет 5 лет 5 лет
Точность хода часов реального времени (с отключенным питанием) 3 с в сутки 3 с в сутки 3 с в сутки
Аппаратный WatchDog-таймер
Первый период сброса WatchDog-таймера от 68 до 78 с от 68 до 78 с от 68 до 78 с
Второй и последующий периоды сброса WatchDog-таймера от 0,9 до 2,5 с от 0,9 до 2,5 с от 0,9 до 2,5 с
Возможность аппаратного отключения WatchDog-таймера есть есть есть
Эксплуатационные и конструктивные параметры
Диапазон рабочих температур, °С 0 ... +60 0 ... +60 0 ... +60
Степень защиты IP20 IP20 IP20
Габаритные размеры, мм 170х115х58 170х115х58 170х117х58 (без учета GSM-антенны)
Масса, кг, не более 0,4 0,4 0,4
