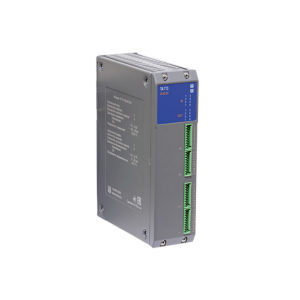

Модуль аналогового ввода-вывода TA 713 8I 8O DC
Модуль аналогового ввода/вывода предназначен для измерения и формирования сигналов постоянного тока и напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.
Он позволяет эффективно управлять процессами и интегрировать данные от различных датчиков в систему автоматизации.
Функциональные возможности
- Программное создание одноконтурных и многоконтурных систем ПИД-регулирования;
- Настройка времени интегрирования сигналов;
- Проверка достоверности данных;
- Диагностика собственной работоспособности и состояния входов/выходов;
- Оценка достоверности полученных значений сигналов и работоспособности каналов измерения.
Особенности модуля
- Высокопроизводительная система на кристалле (SoC) с кэш-памятью 1-го и 2-го уровня, двумя конвейерами команд и тактовой частотой 1000 МГц;
- 512 Мб оперативной памяти;
- 2 Мб высокоскоростной энергонезависимой памяти (FERAM) с временем доступа 40 нс, без использования батарей и ограничения количества циклов перезаписи в течение 20 лет;
- Поддержка SD-карт памяти емкостью до 128 Гб;
- Встроенные интерфейсы Ethernet;
- Работа в многозадачном режиме с поддержкой 32 уровней для системных и прикладных задач;
- Низкое энергопотребление до 7 Вт;
- Функции самопроверки узлов и модулей контроллера.
Технические характеристики TA 713 8I 8O DC
| Модификация | TA 713 8I 8ОDC |
| Код заказа: | PC-A713C01 |
| Параметры | Характеристики |
| Аналоговые входы | |
| Общее количество входов, шт. | 8 |
| Количество групп входов, шт. | 2 |
| Диапазон измерения напряжения постоянного тока, В | -10…+10 |
| Диапазон измерения постоянного тока, мА | -20…+20 |
| Входное сопротивление по напряжению, МОм, не менее | 1 |
| Входное сопротивление по току, Ом | 200 |
| Разрешение, бит | 16 |
| Время интегрирования, мс | 0…2000 |
| Пределы допускаемой основной приведенной погрешности измерения, % | ±0,05 |
| Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, % | ±0,05 |
| Аналоговые выходы | |
| Общее количество выходов, шт. | 8 |
| Количество групп выходов, шт | 2 |
| Диапазон формирования напряжения постоянного тока, В | -10…+10 |
| Диапазон формирования постоянного тока, мА | 0…+20 |
| Сопротивление нагрузки при формированиинапряжения, кОм, не менее | 2 |
| Сопротивление нагрузки при формировании тока, Ом, не более | 750 |
| Разрешение, бит | 16 |
| Время интегрирования, мс | 20…2000 |
| Пределы допускаемой основной приведенной погрешности формирования, % | ±0,1 |
| Пределы допускаемой приведенной погрешности формирования в рабочих условиях эксплуатации, % | ±0,15 |
| Схема подключения датчиков | 2-х проводная |
| Гальваническое разделение цепей | Групповое, 4 канала на группу |
| Напряжение гальванического разделения, между группами входов/выходов, В | 500 |
| Напряжение гальванического разделения, между группами входов/выходов и корпусом, В | 500 |
| Индикация | |
| Индикация режимов работы | Сброс и инициализация модуля Рабочий режим Авария модуля Обмен данными с ЦП |
| Индикация режимов работы входов/выходов | Отдельный индикатор для каждого канала в режиме ток/напряжение |
| Электрические параметры | |
| Потребляемая мощность, Вт, не более | 14 |
| Эксплуатационные и конструктивные параметры | |
| Диапазон рабочих температур, °С | 0…+60 |
| Масса, кг, не более | 0,8 |
| Габаритные размеры, мм, не более | 25×193×143 |
