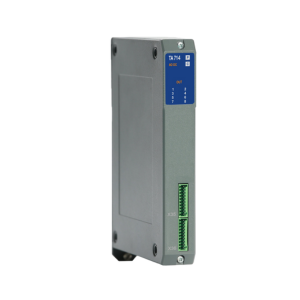

Модуль аналогового ввода-вывода TA 714 8O DC
Модуль аналогового вывода предназначен для формирования сигналов постоянного тока и напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.
Он обеспечивает точное управление исполнительными устройствами и передачу сигналов в систему автоматизации.
Функциональные возможности
- Настройка времени интегрирования сигналов для повышения точности;
- Диагностика собственной работоспособности и состояния выходов;
Особенности модуля
- Короткое время преобразования сигналов;
- Разрешение 16 бит для высокой точности выходных сигналов;
- Возможность «горячей» замены модуля без остановки системы;
- Групповая гальваническая развязка для защиты оборудования.
Технические характеристики
| Модификация | TA 714 8O DC |
| Код заказа: | PC-A714C01 |
| Параметры | Характеристики |
| Аналоговые входы | |
| Общее количество выходов, шт. | 8 |
| Количество групп выходов, шт. | 2 |
| Диапазон формирования напряжения постоянного тока, В | -10…+10 |
| Диапазон формирования постоянного тока, мА | 0…+20 |
| Сопротивление нагрузки при формировании напряжения, МОм, не менее | 2 |
| Сопротивление нагрузки при формировании тока, Ом | 750 |
| Разрешение, бит | 16 |
| Время интегрирования, мс | 20…2000 |
| Пределы допускаемой приведенной погрешности формирования постоянного тока, % | ±0,2 |
| Пределы допускаемой приведенной погрешности формирования напряжения постоянного тока, % | ±0,3 |
| Схема подключения датчиков | 2-х проводная |
| Гальваническое разделение цепей | Групповое, 4 канала на группу |
| Напряжение гальванического разделения, между группами входов, В | 500 |
| Напряжение гальванического разделения, между группами выходов и корпусом, В | 500 |
| Индикация | |
| Индикация режимов работы | Сброс и инициализация модуля Рабочий режим Авария модуля Обмен данными с ЦП |
| Электрические параметры | |
| Потребляемая мощность, Вт, не более | 9 |
| Диапазон рабочих температур, °С | 0…+60 |
| Масса, кг, не более | 0,6 |
| Габаритные размеры, мм, не более | 25×193×143 |
