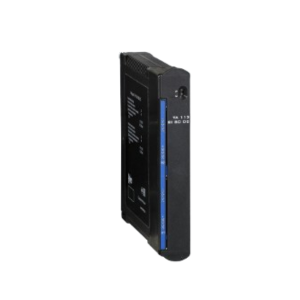

Модуль аналогового ввода/вывода ТА 113 8I 8ODC
Модуль аналогового ввода/вывода предназначен для измерения и формирования сигналов постоянного тока и напряжения постоянного тока в составе системы ЭЛСИ-МКС.
Он обеспечивает надёжное взаимодействие с контроллером и позволяет интегрировать аналоговые процессы в автоматизированную систему управления.
Функциональные возможности
- Программное создание одноконтурных и многоконтурных систем ПИД-регулирования;
- Настройка времени интегрирования входных сигналов для повышения точности измерений;
- Диагностика собственной работоспособности и состояния входных и выходных каналов.
Особенности модуля
- 8 аналоговых входов и 8 аналоговых выходов;
- Групповая гальваническая развязка для защиты оборудования;
- Защита от короткого замыкания в цепях.
Технические характеристики ТА 113 8I 8ODC
| Модификация | TA 113 8I 8ОDC |
| Код заказа | PC-A113C01 |
| Параметры | Характеристики |
| Аналоговые входы | |
| Общее количество входов, шт. | 8 |
| Количество групп входов, шт. | 2 |
| Диапазон измерения напряжения постоянного тока, В | -10…+10 |
| Диапазон измерения постоянного тока, мА | -20…+20 |
| Входное сопротивление по напряжению, МОм, не менее | 1 |
| Входное сопротивление по току, Ом, не менее | 200 |
| Пределы допускаемой приведенной погрешности измерений, % | ±0,05 |
| Время интегрирования, мс | 0…2000 (выбирается программно) |
| Дискретность преобразования входного напряжения, не более, мВ | 0,4 |
| Значение допустимой перегрузки по входам, % | 300 |
| Ограничение тока короткого замыкания в режиме формирования напряжения постоянного тока, мА | 8…50 |
| Аналоговые выходы | |
| Общее количество выходов, шт. | 8 |
| Количество групп выходов, шт | 2 |
| Диапазон формированиянапряжения постоянного тока, В | -10…+10 |
| Диапазон формированияпостоянного тока, мА | 0…+20 |
| Сопротивление нагрузки при формированиинапряжения, кОм, не менее | 2 |
| Сопротивление нагрузки при формированиитока, Ом, не более | 750 |
| Пределы допускаемой основной приведенной погрешности формирования, % | ±0,10 |
| Схема подключения датчиков | 2-х проводная |
| Гальваническое разделение цепей | Групповое, 4 канала на группу |
| Напряжение гальванического разделения, В: | |
| • между входными группами, выходными группами и корпусом | 500 |
| • входные и выходные группы между собой | 500 |
| Индикация | |
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим • Авария модуля • Обмен данными с ЦП |
| Индикация режимов работы входов/выходов | Отдельный индикатор для каждого канала в режиме ток/напряжение |
| Электрические параметры | |
| Потребляемая мощность, Вт, не более | 14 |
| Эксплуатационные и конструктивные параметры | |
| Диапазон рабочих температур, °С | -25…+60 |
| Масса, кг, не более | 0,8 |
| Габаритные размеры, мм, не более | 32×203×174 |
