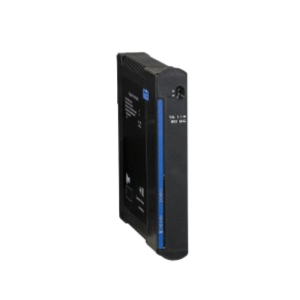

Модуль аналогового вывода TA 114 8ODC
Модуль аналогового вывода предназначен для формирования сигналов постоянного тока и напряжения постоянного тока.
Он обеспечивает точную передачу управляющих сигналов на исполнительные механизмы и другие устройства системы автоматизации.
Функциональные возможности
- Диагностика собственной работоспособности и состояния выходных каналов;
- Формирование непрерывных выходных сигналов постоянного тока или напряжения постоянного тока.
Особенности модуля TA 114 8ODC
- Короткое время преобразования сигналов для оперативного управления;
- Разрешение 16 бит для высокой точности сигналов;
- Возможность «горячей» замены модуля без остановки системы;
- Групповая гальваническая развязка для защиты оборудования.
Технические характеристики TA 114 8ODC
| Модификация | TA 114 8ОDC |
| Код заказа | PC-A114C01 |
| Параметры | Характеристики |
| Общее количество входов, шт. | 8 |
| Количество групп выходов, шт | 2 |
| Диапазон формирования напряжения постоянного тока, В | -10…+10 |
| Диапазон формирования постоянного тока, мА | 0…+20 |
| Ограничение тока короткого замыкания в режиме формирования напряжения постоянного тока, мА | 8…50 |
| Сопротивление нагрузки при формированиинапряжения, кОм, не менее | 2 |
| Сопротивление нагрузки при формированиитока, Ом, не более | 750 |
| Пределы допускаемой приведенной погрешности измерений, % | ±0,1 |
| Пределы допускаемой приведенной погрешности формирования постоянного тока, % | ±0,1 |
| Схема подключения датчиков | 2-х проводная |
| Гальваническое разделение цепей | Групповое, 4 канала на группу |
| Напряжениегальванического разделения (эфф. значение), В | |
| • между группами выходов | 500 |
| • между группами выходов и корпусом | 500 |
| Индикация | |
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим • Авария модуля |
| Индикация режимов работы выходов | Отдельный индикатор для каждого канала в режиме ток/напряжение |
| Электрические параметры | |
| Потребляемая мощность, Вт, не более | 9 |
| Эксплуатационные и конструктивные параметры | |
| Диапазон рабочих температур, °С | -25…+60 |
| Масса, кг, не более | 0,6 |
| Габаритные размеры, мм, не более | 32×203×174 |
