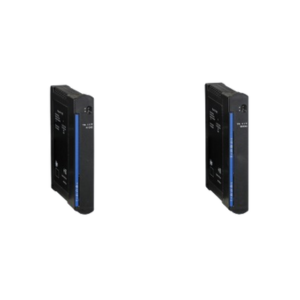

Модули аналогового ввода c поддержкой протокола HART TA 117 4IDC и TA 117 8IDC
Модули с поддержкой HART протокола предназначены для измерения, нормализации и обработки сигналов постоянного тока.
Они обеспечивают точную передачу данных от датчиков к контроллеру и позволяют интегрировать интеллектуальные приборы с поддержкой HART в систему автоматизации.
Особенности модулей
- Высокая точность измерения тока;
- Возможность «горячей» замены модулей без остановки системы;
- Самодиагностика и самокалибровка измерительных каналов;
- Контроль целостности входных цепей;
- Поддержка протокола HART для взаимодействия с интеллектуальными датчиками;
- Питание подключаемых датчиков.
Функциональные возможности
- Конфигурирование типа обрабатываемых сигналов;
- Настройка времени интегрирования сигналов для повышения точности измерений;
- Циклическая передача данных в контроллер;
- Диагностика состояния входных каналов и проверка работоспособности модулей;
- Формирование идентификации сигналов;
- Выдача служебных кадров, аналоговых сигналов и сигналов диагностики в центральный процессор.
Технические характеристики
| Модификация | TA 117 4IDC | TA 117 8IDC |
| Код заказа | PC-A117C01 | PC-A117C02 |
| Параметры | Характеристики | |
| Аналоговые входы | ||
| Общее количество входов, шт. | 4 | 8 |
| Диапазон входного сопротивления в режиме измерения постоянного тока, не менее, Ом | 250...270 | 250...270 |
| Диапазон измерения постоянного тока, мА | ||
| Диапазон I | -5…+5 | -5…+5 |
| Диапазон II | -10...+10 | -10...+10 |
| Диапазон III | -20...+20 | -20...+20 |
| Диапазон IV | 0...+5 | 0...+5 |
| Диапазон V | 0...+20 | 0...+20 |
| Диапазон VI | +4...+20 | +4...+20 |
| Гальваническая развязка входов | Индивидуальная | Индивидуальная |
| Пределы допускаемой основной приведенной погрешности измерений, % | ±0,1 | ±0,1 |
| Разрядность АЦП, бит | 16 | 16 |
| Выходное напряжение источника питания датчика, В | 23…29 | 23…29 |
| Пределы основной приведенной погрешности измерений, не более, % | ±0,1 | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений, %/ °С | ±0,002 | ±0,002 |
| Напряжение гальванического разделения (эффективное значение), В: | ||
| • Между входами | 500 | 500 |
| • Между входами и корпусом | 500 | 500 |
| Скорость FSK модулятора/демодулятора сигнала канала модуля, не более, Бод | 1200 | 1200 |
| Время измерения по каналам, не более, мс | 520 | 520 |
| Тип интерфейса | HART | HART |
| Индикация | ||
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 8 | 16 |
| Максимальный ток в нагрузке источников питания датчиков, мА | 40 | 40 |
| Ток короткого замыкания, не более, мА | 10 | - |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 32×203×174 | 32×203×174 |
