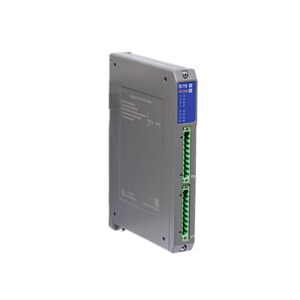

Модули аналогового ввода с поддержкой протокола HART TA 717 4IDC, TA 717 8IDC
Модули TA 717 4IDC и TA 717 8IDC с поддержкой HART протокола предназначены для измерения, нормализации и обработки сигналов постоянного тока в составе контроллера ЭЛСИ-ТМК.
Они обеспечивают точное считывание данных с датчиков и их корректную передачу в систему управления.
Особенности модулей
- Высокая точность измерения тока;
- Возможность «горячей» замены модулей без остановки системы;
- Самодиагностика и самокалибровка измерительных каналов;
- Контроль целостности входных цепей;
- Поддержка протокола HART для работы с интеллектуальными датчиками.
Функциональные возможности
- Конфигурирование типа обрабатываемых сигналов;
- Настройка времени интегрирования сигналов для повышения точности измерений;
- Проверка достоверности данных;
- Диагностика собственной работоспособности и состояния входов;
- Формирование и передача в центральный процессор служебных кадров, аналоговых сигналов и сигналов диагностики;
- Поддержка протокола HART для интеграции с интеллектуальными датчиками.
Технические характеристики
| Модификация | TA 717 4IDC | TA 717 8IDC |
| Код заказа: | PC-A716C01 | PC-A716C02 |
| Параметры | Характеристики | Характеристики |
| Аналоговые входы | ||
| Общее количество входов, шт. | 4 | 8 |
| Диапазон входного сопротивления в режиме измерения постоянного тока, не менее, Ом | от 250 до 270 | от 250 до 270 |
| Диапазон измерения постоянного тока, Диапазон I, мА | от - 5 до + 5 | от - 5 до + 5 |
| Диапазон измерения постоянного тока, Диапазон II, мА | от - 10 до + 10 | от - 10 до + 10 |
| Диапазон измерения постоянного тока, Диапазон III, мА | от - 20 до + 20 | от - 20 до + 20 |
| Диапазон измерения постоянного тока, Диапазон IV, мА | от 0 до + 20 | от 0 до + 20 |
| Диапазон измерения постоянного тока, Диапазон V, мА | от + 4 до + 20 (HART) | от + 4 до + 20 (HART) |
| Диапазон измерения постоянного тока, ДиапазонVI, мА | от 0 до + 5 | от 0 до + 5 |
| Гальваническая развязка входов | Индивидуальная | Индивидуальная |
| Разрядность АЦП, бит | 16 | 16 |
| Выходное напряжение источника питания датчика, В | 23 - 29 | 23 - 29 |
| Пределы основной приведенной погрешности измерения, не более,% | ±0,20 | ±0,20 |
| Напряжение гальванического разделения (эфф.значение) между входами и между входами и внутренней шиной ПЛК, не менее, В | 500 | 500 |
| Скорость FSK модулятора/демодулятора HART сигнала, Бод | 1200 | 1200 |
| Время измерения по каналам, не более, мс | 520 | 520 |
| Потребляемая мощность по цепям питания, не более, Вт | 7 | 12 |
| Индикация режимов работы: cброс и инициализация модуля | + | + |
| Индикация режимов работы:Рабочий режим (измерение) | + | + |
| Индикация режимов работы: Авария модуля | + | + |
| Индикация состояния работы входов | Отдельный индикатор для каждого канала | Отдельный индикатор для каждого канала |
| Максимальный ток в нагрузке источника питания, не менее, мА | 40 | 40 |
| Тип интерфейса | HART | HART |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | 0…+60 | 0…+60 |
| Масса, кг, не более | 0,8 | 0,8 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 |
