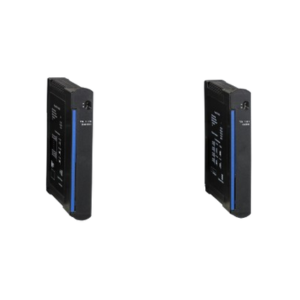

Модули аналогового ввода ТА 115 24IDC и TA 121 4IDC
Модули аналогового ввода предназначены для измерения и обработки сигналов постоянного тока и напряжения постоянного тока.
Они обеспечивают точное преобразование аналоговых параметров в цифровые данные для контроллера, позволяя контролировать и управлять технологическими процессами с высокой степенью точности.
Особенности модулей
- Высокая точность измерения тока и напряжения;
- До 24 каналов на один модуль;
- Индивидуальная и групповая гальваническая развязка для защиты оборудования;
- Возможность «горячей» замены модулей без остановки системы;
- Функции самодиагностики и самокалибровки измерительных каналов.
Функциональные возможности
- Конфигурирование типа обрабатываемых аналоговых сигналов;
- Настройка времени интегрирования сигналов для повышения точности измерений;
- Циклическая передача данных в контроллер;
- Диагностика собственной работоспособности и состояния входных каналов;
- Формирование идентификации сигналов для контроля и анализа;
- Формирование и выдача служебных кадров, аналоговых сигналов и сигналов диагностики в центральный процессор.
Технические характеристики
| Модификация | TA 115 24IDC | TA 121 2IDC | TA 121 4IDC |
| Код заказа | PC-A115C01 | PC-A121C01 | PC-A121C02 |
| Параметры | Характеристики | Характеристики | Характеристики |
| Аналоговые входы | |||
| Общее количество входов, шт. | 24 | 2 | 4 |
| Диапазон измерения напряжения постоянного тока, В | -10…+10 | -10…+10 | -10…+10 |
| Диапазон измерения постоянного тока, мА: | |||
| Диапазон I | -5…+5 | -5…+5 | -5…+5 |
| Диапазон II | - | -10…+10 | -10…+10 |
| Диапазон III | -20…+20 | -20…+20 | -20…+20 |
| Входное сопротивление в режиме измерения напряжения постоянного тока, МОм, не менее | 1 | 1 | 1 |
| Входное сопротивление при измерении постоянного тока, кОм: | |||
| Диапазон I | 1 | 1 | 1 |
| Диапазон II | - | 0,5 | 0,5 |
| Диапазон III | 0,25 | 0,25 | 0,25 |
| Значение допустимой перегрузки по входам, % | 50 | 50 | 50 |
| Пределы допускаемой основной приведенной погрешности измерений, % | ±0,1 | ±0,1 | ±0,1 |
| Гальваническое разделение измерительных цепей | 24 канала на группу | Индивидуальное | Индивидуальное |
| Напряжение гальванического разделения (эффективное значение), В: | |||
| • Между входами | - | 500 | 500 |
| • Между группами входов и корпусом | 500 | 500 | 500 |
| Дискретность преобразования входного напряжения, не более, мВ | 3 | 3 | 3 |
| Индикация | |||
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
| Электрические параметры | |||
| Потребляемая мощность, Вт, не более | 4 | 2 | 8 |
| Эксплуатационные и конструктивные параметры | |||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 32×203×174 | 32×203×174 | 32×203×174 |
