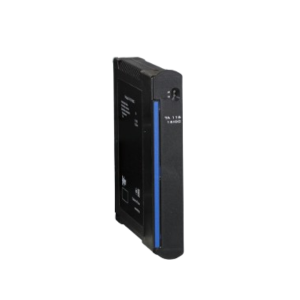

Модули аналогового ввода ТА 116 16IDC
Модули аналогового ввода предназначены для измерения и обработки сигналов постоянного тока и напряжения.
Они позволяют преобразовывать аналоговые параметры в цифровые данные для контроллера, обеспечивая точный контроль и управление технологическими процессами.
Особенности модулей
- Высокая точность измерения тока и напряжения;
- До 24 каналов на один модуль;
- Индивидуальная и групповая гальваническая развязка для защиты оборудования;
- Возможность «горячей» замены модулей без остановки системы;
- Функции самодиагностики и самокалибровки измерительных каналов.
Функциональные возможности
- Конфигурирование типа обрабатываемых сигналов;
- Настройка времени интегрирования сигналов для повышения точности измерений;
- Циклическая передача данных в контроллер;
- Диагностика состояния входных каналов и проверка работоспособности;
- Формирование идентификации сигналов;
- Выдача служебных кадров, аналоговых сигналов и сигналов диагностики в центральный процессор.
Технические характеристики ТА 116 16IDC
| Модификация | TA 116 8IDC | TA 116 16IDC |
| Код заказа | PC-A116C01 | PC-A116C02 |
| Параметры | Характеристики | Характеристики |
| Аналоговые входы | ||
| Общее количество входов, шт. | 8 | 16 |
| Диапазон измерения напряжения постоянного тока, В | 0…+10 | 0…+10 |
| Диапазон измерения постоянного тока, мА | ||
| Диапазон I | 0…+20 | 0…+20 |
| Диапазон II | +4...+20 | +4...+20 |
| Время измерения, мс, не более | 35 | 35 |
| Пределы допускаемой основной приведенной погрешности измерений, % | ±0,1 | ±0,1 |
| Пределы допускаемой основной приведенной погрешности измерений, % | ±0,1 | ±0,1 |
| Гальваническое разделение измерительных цепей | Групповое, 8 каналов на группу | Групповое, 8 каналов на группу |
| Напряжение гальванического разделения (эффективное значение), В: | ||
| • Между группами входов | - | 500 |
| • Между группами входов и корпусом | 500 | 500 |
| Индикация | ||
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 1 | 1 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 32×203×174 | 32×203×174 |
