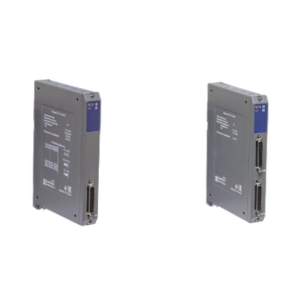

Модули аналогового ввода TA 715 24IDC и ТА 716 16IDC
Модули аналогового ввода предназначены для измерения и обработки сигналов постоянного тока и напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.
Они обеспечивают точную передачу данных от датчиков к контроллеру и позволяют эффективно управлять технологическими процессами.
Функциональные возможности
- Конфигурирование типа обрабатываемых сигналов;
- Проверка достоверности данных;
- Диагностика собственной работоспособности и состояния входов;
- Контроль целостности входных цепей;
- Питание подключаемых датчиков.
Особенности модулей
- Высокая точность измерения тока и напряжения;
- До 24 каналов на один модуль;
- Индивидуальная и групповая гальваническая развязка для защиты оборудования;
- Возможность «горячей» замены модулей без остановки системы;
- Функции самодиагностики и самокалибровки измерительных каналов.
Технические характеристики
TA 715 24IDC, TA 721 2IDC, TA 721 4IDC
| Модификация | TA 715 24IDC | TA 721 2IDC | TA 721 4IDC |
| Код заказа: | PC-A715C01 | PC-A721C01 | PC-A721C02 |
| Параметры | Характеристики | Характеристики | Характеристики |
| Дискретные входы | |||
| Диапазон измерения напряжения постоянного тока, В | 24 | 2 | 4 |
| Количество групп выходов, шт. | -10…+10 | - | - |
| Диапазон измерения постоянного тока, мА, Диапазон I | -5…+5 | -5…+5 | -5…+5 |
| Диапазон измерения постоянного тока, мА, Диапазон II | -20…+20 | -10…+10 | -10…+10 |
| Диапазон измерения постоянного тока, мА, Диапазон III | - | -20…+20 | -20…+20 |
| Входное сопротивление в режиме измерения напряжения постоянного тока, МОм, не менее | 1 | 1 | 1 |
| Входное сопротивление при измерении постоянного тока, кОм: Диапазон I | 1 | 1 | 1 |
| Входное сопротивление при измерении постоянного тока, кОм: Диапазон II | - | 0,5 | 0,5 |
| Входное сопротивление при измерении постоянного тока, кОм: Диапазон III | 0,25 | 0,25 | 0,25 |
| Разрешение, бит | 14 | 14 | 14 |
| Время преобразования АЦП, мс | 200…3000 | 10 … 10.000 | 10 … 10.000 |
| Пределы допускаемой основной приведенной погрешности измерений, % | ±0,15 | ±0,15 | ±0,15 |
| Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, | ±0,3 | ±0,3 | ±0,3 |
| Гальваническое разделение измерительных цепей | Групповое, 24 канала на группу | Индивидуальное | Индивидуальное |
| Напряжение гальванического разделения (эффективное значение), Между входами (группами входов), В | - | 500 | 500 |
| Напряжение гальванического разделения (эффективное значение), Между входами (группами входов) и корпусом, В | 500 | 500 | 500 |
| Индикация | |||
| Индикация режимов работы: Сброс и инициализация модуля | + | + | + |
| Индикация режимов работы: Рабочий режим (измерение) | + | + | + |
| Индикация режимов работы: Авария модуля | + | + | + |
| Электрические параметры | |||
| Потребляемая мощность, Вт, не более | 6 | 7 | 7 |
| Эксплуатационные и конструктивные параметры | |||
| Диапазон рабочих температур, °С | 0…+60 | 0…+60 | 0…+60 |
| Масса, кг, не более | 0,6 | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 | 25×193×143 |
ТА 716 8IDC, ТА 716 16IDC
| Модификация | TA 716 8IDC | TA 716 16IDC |
| Код заказа: | PC-A716C01 | PC-A716C02 |
| Параметры | Характеристики | Характеристики |
| Дискретные входы | ||
| Общее количество входов, шт. | 8 | 16 |
| Диапазон измерения напряжения постоянного тока, В | 0…10 | 0…10 |
| Диапазон измерения постоянного тока, мА | 0/4…20 | 0/4…20 |
| Разрешение АЦП, бит | 16 | 16 |
| Время опроса всех измерительных каналов, мс | 10 | 10 |
| Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, Напряжения постоянного тока, % | ±0,2 | ±0,2 |
| Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, Постоянного тока, % | ±0,2 | ±0,2 |
| Гальваническое разделение измерительных цепей | Групповое, 8 каналов на группу | Групповое, 8 каналов на группу |
| Напряжение гальванического разделения (эффективное значение), Между группами входов, В | - | 500 |
| Напряжение гальванического разделения (эффективное значение), Между группами входов и корпусом, В | 500 | 500 |
| Индикация | ||
| Индикация режимов работы: Сброс и инициализация модуля | + | + |
| Индикация режимов работы: Рабочий режим (измерение) | + | + |
| Индикация режимов работы: Авария модуля | + | + |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 1 | 1 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | 0…+60 | 0…+60 |
| Масса, кг, не более | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 |
