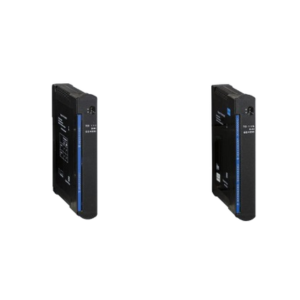

Модули дискретного ввода TD 111 32I 024DC и ТD 115 64I 024DC

Модули дискретного ввода предназначены для преобразования и обработки входных дискретных сигналов, обеспечивая надёжное сопряжение контроллера с различными датчиками, устройствами и исполнительными механизмами.

Они применяются в составе систем автоматизации для точного и стабильного считывания состояний оборудования и передачи информации в контроллер.

Особенности модулей

  • Поддержка «горячей» замены модулей без отключения питания системы;
  • До 64 входных каналов на один модуль;
  • Групповая гальваническая развязка для защиты цепей от помех;
  • Система диагностики состояния каналов связи;
  • Устойчивость к перегрузкам входных цепей.

Функциональные возможности

  • Режим удержания состояния входов (только для модуля TD 111);
  • Инверсный режим работы входов (только для модуля TD 111);
  • Настройка времени фильтрации дребезга контактов в диапазоне от 3 мс до 3 с;
  • Присвоение метки времени каждому сигналу;
  • Проверка достоверности поступающих данных;
  • Поканальная защита от импульсных перенапряжений на входах;
  • Диагностика собственной работоспособности и состояния входных каналов.

Технические характеристики

Модификация TD 111 32I 024DC TD 115 64I 024DC
Код заказа PC-D121C01 PC-D115C01
Параметры Характеристики Характеристики
Дискретные входы
Общее количество входов, шт. 32 16
Количество групп входов, шт. 2х16 1х64
Тип сигнала «Открытый коллектор», «Сухой контакт» «Открытый коллектор», «Сухой контакт»
Ток опроса датчиков сигнализации, мА 10; 20 10
Сопротивление замкнутого датчика сигнализации, Ом, не более 500 500
Сопротивление разомкнутого датчика сигнализации, кОм, не менее 10 10
Период опроса всех входов, мс 3...12 (задается программно) 3...12 (задается программно)
Время интегрирования входов, мс 3...3000 3...3000
Гальваническое разделение цепей 16 каналов на группу 64 канала на группу
Напряжение гальванического разделения, В
• Между группами входов 500 -
• Между группами входов и корпусом 500 500
Схема подключения датчиков 2-х проводная 2-х проводная
Индикация
Индикация режимов работы • Сброс модуля
• Инициализация
• Рабочий режим
• Авария модуля
• Сброс модуля
• Инициализация
• Рабочий режим
• Авария модуля
Индикация состояния дискретных выходов Отдельный индикатор для каждого канала Отдельный индикатор для каждого канала
Электрические параметры
Потребляемая мощность, Вт, не более 3 6
Эксплуатационные и конструктивные параметры
Диапазон рабочих температур, °С -25…+60 -25…+60
Масса, кг, не более 0,6 0,6
Габаритные размеры, мм, не более 32x203x174 32x203x174
