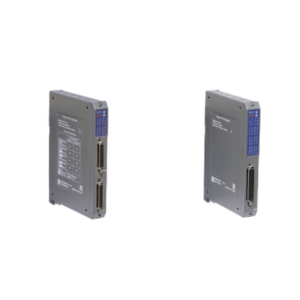

Модули дискретного ввода TD 721 32I 024DC и TD 725 64I 024DC
Модули дискретного ввода предназначены для преобразования входных дискретных сигналов в составе контроллера ЭЛСИ-ТМК.
Они обеспечивают надёжное сопряжение контроллера с различными датчиками, устройствами и исполнительными механизмами, гарантируя точную передачу информации о состоянии системы.
Функциональные возможности
- Настройка времени фильтрации дребезга контактов от 3 мс до 3 с;
- Поканальная защита от импульсных перенапряжений на входах;
- Диагностика собственной работоспособности и состояния входных каналов.
Особенности модулей
- Возможность «горячей» замены модулей без остановки системы;
- До 64 входов на модуль;
- Групповая гальваническая развязка для защиты оборудования;
- Система диагностики состояния модуля и связи с центральным процессором;
- Устойчивость к перегрузкам входных цепей.
Технические характеристики
| Модификация | TD 721 32I 024DC | TD 725 64I 024DC |
| Код заказа: | PC-D721C02 | PC-D715C01 |
| Параметры | Характеристики | Характеристики |
| Дискретные входы | ||
| Общее количество входов, шт. | 32 | 64 |
| Количество групп входов, шт. | 2 | 1 |
| Напряжение опроса датчиков | 24 | 24 |
| Тип сигнала | «Открытый коллектор», «Сухой контакт» | «Открытый коллектор», «Сухой контакт» |
| Ток опроса датчиков сигнализации, мА | 10; 20 | 10 |
| Сопротивление замкнутого датчика сигнализации, Ом, не более | 500 | 500 |
| Сопротивление состояния «Разомкнуто», кОм, не менее | 10 | 10 |
| Время опроса всех входов, мс | 3...12 | 3...12 |
| Время фильтрации дребезга контактов, мс | 3...3000 | 3...3000 |
| Гальваническое разделение цепей | Групповое, по 16 каналов на группу | Групповое, по 64 канала на группу |
| Напряжение гальванического разделения между группами выходов | 500 | - |
| Напряжение гальванического разделения между группами выходов и корпусом | 500 | 500 |
| Схема подключения | 2-х проводная | 2-х проводная |
| Индикация | ||
| Индикация режимов работы | - Сброс модуля - Инициализация - Рабочий режим - Авария модуля" |
- Сброс модуля - Инициализация - Рабочий режим - Авария модуля" |
| Индикация состояния дискретных выходов | Отдельный индикатор для каждого канала | Отдельный индикатор для каждого канала |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 3 | 6 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 |
