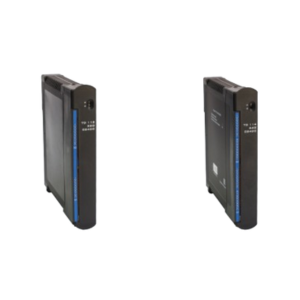

Модули дискретного вывода TD 112 32O 024DC и TD 114 64O 024DC
Модули дискретного вывода предназначены для преобразования управляющих команд контроллера в выходные дискретные сигналы, которые передаются на исполнительные механизмы, реле, сигнальные устройства и другие элементы системы управления.
Они обеспечивают надёжное взаимодействие между контроллером и оборудованием, выполняющим заданные операции.
Особенности модулей
- Возможность «горячей» замены модулей без остановки системы;
- До 64 выходных каналов на один модуль;
- Групповая гальваническая развязка для повышения устойчивости к помехам;
- Защита от короткого замыкания и перегрузок в выходных цепях.
Функциональные возможности
- Режим удержания состояния выходов (для модулей TD 112 и TD 114);
- Релейная коммутация нагрузок (для модуля TD 116);
- Контроль целостности выходных цепей с использованием соответствующей подзадачи (модули TD 112 и TD 114);
- Параллельное подключение выходов двух и более модулей для резервирования и увеличения допустимой нагрузки;
- Диагностика собственной работоспособности и состояния выходных каналов.
Технические характеристики
| Код заказа | PC-D112C01 | PC-D114C01 | PC-D116C01 |
| Параметры | Характеристики | Характеристики | Характеристики |
| Дискретные выходы | |||
| Общее количество выходов, шт. | 32 | 64 | 16 |
| Количество групп выходов, шт. | 2 | 1 | 2 |
| Максимально коммутируемое напряжение постоянного тока, В | 30 | 30 | 230 |
| Максимально коммутируемое напряжение переменного тока, В | - | - | 250 |
| Тип сигнала | «Открытый коллектор» | «Открытый коллектор» | «Контакты реле» |
| Максимально коммутируемый ток, А | 0,2 | 0,4 | 2 |
| Остаточное напряжение в состоянии “ВКЛЮЧЕНО”, не более, В | 2 | 3 | - |
| Ток утечки в состоянии “ВЫКЛЮЧЕНО”, не более, мА | 0,5 | 0,5 | - |
| Скорость срабатывания независимых каналов, мс | 4 | 4 | 4 |
| Гальваническое разделение цепей | 16 каналов на группу | 64 канала на группу | 8 каналов на группу |
| Напряжение гальванического разделения | |||
| • Между группами выходов | 500 | - | 500 |
| • Между группами выходов и корпусом | 500 | 500 | 500 |
| Схема подключения | 2-х проводная | 2-х проводная | 2-х проводная |
| Защитные функции | |||
| Защита от перенапряжения | + | + | - |
| Защита от обратной полярности | + | + | - |
| Защита от короткого замыкания | + | + | - |
| Тепловая защита | + | + | - |
| Индикация | |||
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим • Изменение состояния выхода • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим • Изменение состояния выхода • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим • Изменение состояния выхода • Авария модуля |
| Индикация состояния дискретных выходов | Отдельный индикатор для каждого канала | Отдельный индикатор для каждого канала | Отдельный индикатор для каждого канала |
| Электрические параметры | |||
| Потребляемая мощность, Вт, не более | 6 | 3 | 8 |
| Эксплуатационные и конструктивные параметры | |||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 32×203×174 | 32×203×174 | 32×203×174 |
