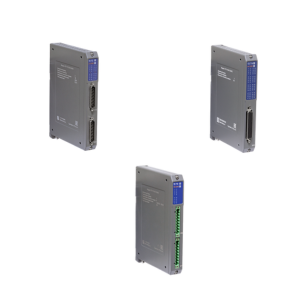

Модули дискретного вывода TD 712 32O 024DC, TD 714 64O 024DC, TD 716 16O 220AC
Модули дискретного вывода предназначены для преобразования команд контроллера в выходные дискретные сигналы.
Они обеспечивают точное управление исполнительными механизмами и другими устройствами системы автоматизации.
Функциональные возможности
- Режим удержания состояния выходов (для модулей TD 712 и TD 714);
- Коммутация мощных нагрузок (модуль TD 716);
- Параллельное подключение выходов для резервирования и увеличения нагрузки;
- Диагностика собственной работоспособности и состояния выходных каналов.
Особенности модулей
- Возможность «горячей» замены модулей без остановки системы;
- До 64 выходов на модуль;
- Групповая гальваническая развязка для защиты оборудования;
- Защита от короткого замыкания и перегрузок (кроме модуля TD 716);
- Система диагностики состояния модуля и связи с центральным процессором.
Технические характеристики
| Модификация | TD 716 16O 220AC | TD 712 32O 024D | TD 714 64O 024DC |
| Код заказа: | PC-D716C01 | PC-D712C01 | PC-D714C01 |
| Параметры | Характеристики | Характеристики | Характеристики |
| Дискретные выходы | |||
| Общее количество выходов, шт. | 16 | 32 | 64 |
| Количество групп выходов, шт. | 2 | 2 | 1 |
| Максимально коммутируемое напряжение постоянного тока, В | 220 | 30 | 30 |
| Максимально коммутируемое напряжение переменного тока, В | 250 | - | - |
| Тип сигнала | «Контакты реле» | «Открытый коллектор» | «Открытый коллектор» |
| Максимально коммутируемый ток, А | 2 (60 Вт) | 0,2 | 0,4 |
| Скорость срабатывания независимых каналов, мс | 4 | 0,08 | 0,08 |
| Параллельное соединение выходов | + | - | - |
| Гальваническое разделение цепей | Групповое, 8 каналов на группу | Групповое, 16 каналов на группу | Групповое, 64 канала на группу |
| Напряжение гальванического разделения • Между группами выходов • Между группами выходов и корпусом |
2000 2000 |
500 500 |
500 500 |
| Схема подключения | 2-х проводная | 2-х проводная | 2-х проводная |
| Параметры выхода | |||
| - Защита от перенапряжения - Защита от обратной полярности - Защита от короткого замыкания - Тепловая защита |
- | + | + |
| Индикация | |||
| Индикация режимов работы | - Сброс и инициализация модуля - Рабочий режим - Изменение состояния выхода - Авария модуля |
- Сброс и инициализация модуля - Рабочий режим - Изменение состояния выхода - Авария модуля |
- Сброс и инициализация модуля - Рабочий режим - Изменение состояния выхода - Авария модуля |
| Индикация состояния дискретных выходов | Отдельный индикатор для каждого канала | Отдельный индикатор для каждого канала | Отдельный индикатор для каждого канала |
| Электрические параметры | |||
| Потребляемая мощность, Вт, не более | 8 | 6 | 8 |
| Эксплуатационные и конструктивные параметры | |||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 | 25×193×143 |
