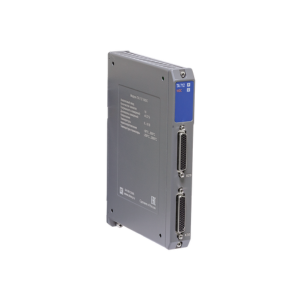

Модули для измерения сигналов термопар и термосопротивлений TA 712 8IDC,TA 712 16IDC
Модули измерения сигналов термопар и термосопротивлений предназначены для измерения, нормализации и обработки сигналов от датчиков температуры, а также сигналов постоянного тока или напряжения постоянного тока в составе контроллера ЭЛСИ-ТМК.
Они обеспечивают точную передачу данных и позволяют эффективно контролировать температурные параметры технологических процессов.
Функциональные возможности
- Конфигурирование типа обрабатываемых сигналов;
- Настройка времени интегрирования сигналов для повышения точности измерений;
- Проверка достоверности данных;
- Диагностика собственной работоспособности и состояния входов.
Особенности модулей
- Универсальные измерительные каналы для различных типов датчиков;
- Высокая точность измерения сигналов термопар и термосопротивлений;
- Групповая гальваническая развязка для защиты оборудования;
- Возможность «горячей» замены модулей без остановки системы;
- Самодиагностика и самокалибровка измерительных каналов.
Технические характеристики
| Модификация | TА 712 8IDC | TА 712 16IDC |
| Код заказа: | PC-А712C01 | PC-А712C02 |
| Параметры | Характеристики | Характеристики |
| Аналоговые входы | ||
| Общее количество входов, шт. | 8 | 16 |
| Типы поддерживаемых термопар | ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R) | ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R) |
| Типы поддерживаемых термосопротивлений | 50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H | 50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H |
| Диапазон измерения напряжения постоянного тока, В | 0…10 | 0…10 |
| Диапазон измерения постоянного тока, мА | 0/4…20 | 0/4…20 |
| Разрешение АЦП, бит | 16 | 16 |
| Время опроса всех измерительных каналов, мс | 100 | 100 |
| Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, напряжения постоянного тока, % | ±0,2 | ±0,2 |
| Пределы допускаемой приведенной погрешности измерения в рабочих условиях эксплуатации, между группами входов и корпусом, % | ±0,2 | ±0,2 |
| Гальваническое разделение измерительных цепей | Групповое, 8 каналов на группу | Групповое, 8 каналов на группу |
| Напряжение гальванического разделения (эффективное значение), между группами входов, В | - | - |
| Напряжение гальванического разделения (эффективное значение), между группами входов и корпусом, В | 500 | 500 |
| Индикация | ||
| Индикация режимов работы |
Сброс и инициализация модуля Рабочий режим (измерение) Авария модуля |
Сброс и инициализация модуля Рабочий режим (измерение) Авария модуля |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 7 | 7 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | 0…+60 | 0…+60 |
| Масса, кг, не более | 0,5 | 0,5 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 |
