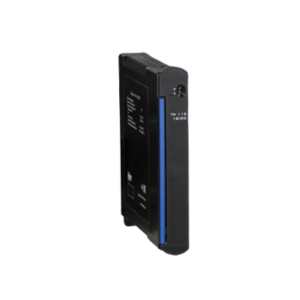

Модули измерения сигналов термопар и термосопротивлений ТА 112 8IDC
Модули измерения сигналов термопар и термосопротивлений предназначены для измерения, нормализации и обработки сигналов от температурных датчиков, а также сигналов постоянного тока и напряжения постоянного тока в составе контроллера ЭЛСИ-МКС.
Они обеспечивают точное преобразование данных о температуре и параметрах электрических сигналов для последующей обработки системой управления.
Особенности модулей
- Универсальные измерительные каналы для различных типов датчиков;
- Высокая точность измерения сигналов термопар и термосопротивлений;
- Групповая гальваническая развязка для защиты оборудования и повышения надежности;
- Возможность «горячей» замены модулей без остановки системы;
- Функции самодиагностики и самокалибровки измерительных каналов.
Функциональные возможности
- Конфигурирование типа обрабатываемых сигналов;
- Настройка времени интегрирования сигналов для повышения точности измерений;
- Присвоение метки времени каждому сигналу;
- Настройка периодичности самокалибровки;
- Циклическая передача данных в контроллер;
- Диагностика состояния входных каналов и проверка работоспособности модулей.
Технические характеристики ТА 112 8IDC
| Модификация | TA 112 8IDC | TA 112 16IDC |
| Код заказа | PC-A112C01 | PC-A112C02 |
| Параметры | Характеристики | Характеристики |
| Аналоговые входы | ||
| Общее количество входов, шт. | 8 | 16 |
| Количество групп входов, шт. | 1 | 2 |
| Типы поддерживаемых термопар | ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R) | ТХА (K), ТХК (L) , ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R) |
| Типы поддерживаемых термосопротивлений | 50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H | 50М, 100М, 500M, 50П, 100П, 500П, 1000П, Pt50, Pt100, Pt1000, 100H, 500H, 1000H |
| Диапазон измерения напряжения постоянного тока, В | 0…10 | 0…10 |
| Диапазон измерения постоянного тока, мА | 0…20 | 0…20 |
| Входное сопротивление в режиме измерений: | ||
| – напряжения постоянного тока, не менее, МОм | 1 | 1 |
| – температуры с подключением термопары, не менее, кОм | 250 | 250 |
| Пределы допускаемой основной приведенной погрешности измерений напряжения и тока, % | ±0,1 | ±0,1 |
| Пределы допускаемой дополнительной приведенной погрешности измерений напряжения и тока, %/ °С | ±0,002 | ±0,002 |
| Гальваническое разделение измерительных цепей | Групповое, 8 каналов на группу | Групповое, 8 каналов на группу |
| Напряжение гальванического разделения (эффективное значение), В: | ||
| • Между группами входов | - | 500 |
| • Между группами входов и корпусом | 500 | 500 |
| Индикация | ||
| Индикация режимов работы | • Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
• Сброс и инициализация модуля • Рабочий режим (измерение) • Авария модуля |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 5 | 5 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 32×203×174 | 32×203×174 |
