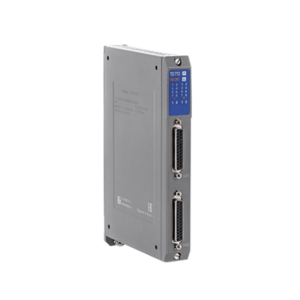

Модули счетных входов TD 713 8I CNT, TD 713 16I CNT
Модули счетных входов предназначены для подсчета импульсов, поступающих от датчиков.
Они обеспечивают точное измерение и обработку сигналов для контроля технологических процессов и автоматизированных систем.
Режимы работы
- Измерение частоты следования импульсов по каждому каналу;
- Измерение количества импульсов за заданный период;
- Измерение периода следования импульсов;
- Накопительный счет импульсов с сохранением накопленного значения в энергонезависимой памяти.
Особенности модулей
- 8 или 16 счетчиков на модуль;
- Максимальная частота счетчика до 10 кГц;
- Энергонезависимая память для сохранения данных при отключении питания;
- Универсальные входы для подключения различных датчиков;
- Встроенные дискретные выходы для управления исполнительными устройствами;
- Встроенный источник питания 12 В.
Технические характеристики
| Модификация | TD 713 8I CNT | TD 713 16I CNT |
| Код заказа: | PC-D713C01 | PC-D713C02 |
| Параметры | Характеристики | Характеристики |
| Дискретные входы | ||
| Общее количество входов, шт. | 8 | 16 |
| Типы поддерживаемых датчиков/входов | «Сухой контакт», бесконтактные, n-p-n, p-n-p | «Сухой контакт», бесконтактные, n-p-n, p-n-p |
| Максимальная частота на входе счетчика, кГц | 10 | 5 |
| Разрядность счетчика, бит | 64 | 64 |
| Минимальная длительность импульса, мкс | 50 | 100 |
| Напряжение логической единицы для датчиков типа n-p-n, В | +10…+30 | +10…+30 |
| Напряжение логической единицы для датчиков типа p-n-p, В | -30…-10 | -30…-10 |
| Напряжение логического нуля, В | -5…+5 | -5…+5 |
| Встроенный источник 12 В для питания входов, шт | 1 | 2 |
| Дискретные выходы | ||
| Общее количество выходов типа «Открытый коллектор» , шт. | 2 | 4 |
| • Максимально коммутируемое напряжение постоянного тока, В | 30 | 30 |
| • Максимально коммутируемый ток, А | 0,3 | 0,3 |
| Гальваническое разделение цепей | Групповое, 8 счетчиков на группу, 2 выхода на группу, 1 источник питания на группу" |
Групповое, 8 счетчиков на группу, 2 выхода на группу, 1 источник питания на группу" |
| Напряжение гальванического разделения, между группами входов и выходов, В | 1000 | 1000 |
| Напряжение гальванического разделения, между группами входов/выходов и источником питания, В | 1000 | 1000 |
| Напряжение гальванического разделения, между группами входов/выходов/источников питания и корпусом, В | 1000 | 1000 |
| Индикация | ||
| Индикация режимов работы | Сброс и инициализация модуля Рабочий режим Авария модуля |
Сброс и инициализация модуля Рабочий режим Авария модуля |
| Индикация состояния дискретных выходов | Отдельный индикатор для каждого выхода | Отдельный индикатор для каждого выхода |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 7 | 7 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | -25…+60 | -25…+60 |
| Масса, кг, не более | 0,6 | 0,6 |
| Габаритные размеры, мм, не более | 25×193×143 | 25×193×143 |
