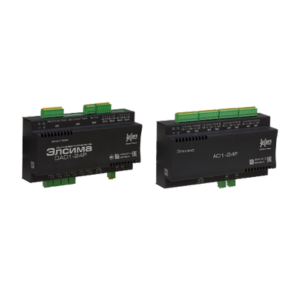

Модули удаленного ввода-вывода Элсима D01-24Р, DA01-24P, А01-24Р
Модули удаленного ввода/вывода (УВВ) предназначены для расширения количества сигналов ПЛК Элсима. Они обеспечивают гибкость в построении систем автоматизации и позволяют интегрировать дополнительные каналы ввода и вывода без замены основного контроллера.
При необходимости модули УВВ могут использоваться самостоятельно для построения распределенных систем сбора данных, например, с использованием персонального компьютера или контроллеров другого типа. Основное назначение — увеличение числа каналов дискретного ввода/вывода ПЛК Элсима-М01.
Особенности модулей
- Используются совместно с контроллером Элсима-М01;
- Питание: 24 В постоянного тока;
- Применяются для увеличения количества каналов дискретного ввода/вывода ПЛК Элсима-М01;
- Возможно самостоятельное использование с любым контроллером или устройством, поддерживающим опрос по протоколу Modbus TCP;
- Различные способы подключения к контроллеру в зависимости от количества модулей и сетевой инфраструктуры: непосредственное подключение одного модуля, подключение модулей через выделенный коммутатор, подключение модулей через общие сети Ethernet.
Технические характеристики
| Модификация | D01-24Р | DА01-24Р | А01-24Р |
| Код заказа | PC-D024C03 | PC-DA24C03 | PC-A024C03 |
| - | Модуль предназначен для увеличения количества каналов дискретного ввода-вывода |
Модуль предназначен для увеличения количества каналов аналогового ввода и дискретного ввода-вывода |
Модуль предназначен для увеличения количества каналов аналогового ввода |
| Тип, количество сигналов | |||
| Аналоговый вход (AIN) I, U, Tc, Tr | нет | 6 | 8 |
| Аналоговый выход (AOUT), I, U | нет | нет | нет |
| Дискретный вход (DIN) | 4 группы по 10 | 2 группы по 10 | нет |
| Дискретный выход ОК (DOUT) | 8 | 4 | нет |
| Дискретный выход релейный (RELAY NO) | 2 группы по 4 | 4 группы по 1 | нет |
| Цепи питания | |||
| Напряжение питания, В | 20…28 DC | 20…28 DC | 20…28 DC |
| Потребляемая мощность (без учета потребления датчиков, подключенных к встроенному источнику питания), Вт, не более | 4 Вт | 4 Вт | 4 Вт |
| Интерфейсы модуля | |||
| Количество разъемов для подключения Ethernet 10/100 Mbit | 1 | 1 | 1 |
| Гальваническая развязка от остальных цепей модуля, В, не менее | 1000 | 1000 | 1000 |
| Аппаратный WatchDog-таймер | |||
| Аппаратный WatchDog-таймер | есть | есть | есть |
| Возможность аппаратного отключения WatchDog-таймера | есть | есть | есть |
| Аналоговые входы | |||
| Гальваническая развязка аналоговых входов от остальных цепей модуля, В, не менее | - | 500 | 500 |
| Время съема измерений по всем каналам (в зависимости от режимов измерения каналов), с, не более | - | 3 | 0,1 |
| Диапазон измерения тока, мА | - | 0/4-20 | 0/4-20 |
| Диапазон измерения напряжения, В | - | 0-10 | 0-10 |
| Типы поддерживаемых термопар | - | ТХА (K), ТХК (L), ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R) | ТХА (K), ТХК (L), ТХКн (Е), ТПП10 (S), ТНН (N), ТПР (B), ТЖК (J), ТВР (A-1), ТПП13 (R) |
| Типы поддерживаемых термосопротивлений | - | ТСМ (50М, 100М, 500M), ТСП (50П, 100П, 500П, 1000П, Pt50, Pt100), ТСН (100H, 500H, 1000H) | ТСМ (50М, 100М, 500M), ТСП (50П, 100П, 500П, 1000П, Pt50, Pt100), ТСН (100H, 500H, 1000H) |
| Дискретные входы | |||
| Гальваническая развязка между группами дискретных входов и от остальных цепей модуля, В, не менее | 1500 | 1500 | - |
| Напряжение логического нуля, В | - 3…+5 | - 3…+5 | - |
| Напряжение логической единицы, В | 15…30 | 15…30 | - |
| Максимальный ток логической единицы, мА | 10 | 10 | - |
| Минимальная детектируемая длительность импульса, мс | 60 | 60 | - |
| Минимальный период следования импульсов, мс | 120 | 120 | - |
| Дискретные выходы | |||
| Гальваническая развязка выходов типа "Открытый коллектор" от остальных цепей модуля, В, не менее | 1500 | 1500 | - |
| Максимальное коммутируемое напряжение для выходов "Открытый коллектор", В | 30 | 30 | - |
| Максимальный коммутируемый ток для выходов "Открытый коллектор", мА | 300 | 300 | - |
| Остаточное напряжение в состоянии "Включено" для выходов "Открытый коллектор", В, не более | 1 | 1 | - |
| Гальваническая развязка между группами релейных выходов и от остальных цепей модуля, В, не менее | 2000 | 2000 | - |
| Максимальное коммутируемое напряжение для релейных выходов | 250 В АС 30 В DC |
250 В АС 30 В DC |
- |
| Максимальный коммутируемый ток для релейных выходов | 0,24 А AC 2 А DC |
0,24 А AC 2 А DC |
- |
| Параметры надежности | |||
| Среднее время наработки на отказ, ч, не менее | 100.000 | 100.000 | 100.000 |
| Средний срок службы, лет, не менее | 10 | 10 | 10 |
| Эксплуатационные и конструктивные параметры | |||
| Диапазон рабочих температур,°С | 0 ... +60 | 0 ... +60 | 0 ... +60 |
| Степень защиты | IP20 | IP20 | IP20 |
| Габаритные размеры, мм | 169 × 116 × 57 | 169 × 116 × 57 | 169 × 116 × 57 |
| Масса, кг, не более | 0,3 | 0,3 | 0,3 |
