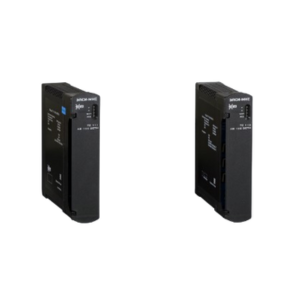

Процессорные модули TC 111 A8 100 2ETH и TC 112 A8 100 5ETH
Процессорные модули предназначены для сбора данных от модулей ввода и вывода, выполнения логической обработки информации и формирования управляющих сигналов в соответствии с требованиями проекта.
Они являются центральным элементом системы автоматизации, обеспечивающим координацию работы всех компонентов контроллера.
Функциональные возможности
По умолчанию процессорные модули поддерживают кратковременное отключение питания до 50 мс, что позволяет минимизировать количество перезапусков и обеспечивает гибкую настройку логики аварийного отключения в зависимости от условий эксплуатации.
В случае перебоев с электропитанием модули автоматически инициируют перезапуск контроллера и восстановление работы системы.
Аппаратные характеристики
Каждый процессорный модуль оснащён встроенной системной памятью, памятью прикладных задач и набором интерфейсов связи, необходимых для эффективного обмена данными с другими устройствами и модулями.
Модели процессорных модулей
Модель TC 111 A8-100 2ETH обладает двумя интерфейсами Ethernet и подходит для стандартных задач управления и обмена данными.
Более производительный модуль TC 112 A8-100 5ETH имеет увеличенное количество Ethernet-портов (до пяти), что расширяет возможности построения сетевых структур и позволяет использовать его в системах с резервированием контроллеров.
Такая конфигурация обеспечивает повышенную надёжность и отказоустойчивость системы.
Основные особенности процессорных модулей
- Высокопроизводительные процессоры с частотой 1000 МГц;
- 512 Мб оперативной памяти;
- 2 Мб энергонезависимой памяти без использования батарей;
- Поддержка SD-карт объёмом до 128 Гб;
- До 5 встроенных интерфейсов Ethernet;
- Работа в многозадачном режиме;
- Низкое энергопотребление;
- Функции самопроверки и контроля работоспособности модулей контроллера.
Технические характеристики
| Модификация | ТС 111 A8 100 2ETH | ТС 112 A8 100 5ETH |
| Код заказа | PC-C111C01 | PC-C112C02 |
| Процессор | ||
| Тип процессора | SITARA (ARM Cortex-A8) | SITARA (ARM Cortex-A8) |
| Тактовая частота, Мгц | 1000 | 1000 |
| Операционная система | ОС Linux с поддержкой RT-patch, выполняющим функции реального времени | ОС Linux с поддержкой RT-patch, выполняющим функции реального времени |
| Набор инструментальных средств | INGRED | INGRED |
| Гальваническая развязка по Ethernet | + | + |
| Производительность | ||
| Время выполнения 1 логической операции, нс | 25 | 25 |
| Время выполнения 1 математической операции с фиксированной точкой, нс | 25 | 25 |
| Время выполнения 1 математической операции с плавающей точкой, нс | 50 | 50 |
| Память | ||
| Объем оперативной памяти RAM, Мб | 512 | 512 |
| Объем flash-памяти, Мб | 512 | 512 |
| Объем энергонезависимой памяти (ЭНП), Кб | 2048 | 2048 |
| Поддержка SD-карты памяти, Гб | до 128 | до 128 |
| Встроенные коммуникации | ||
| Интерфейс Ethernet | ||
| • Количество каналов, шт. | 2 | 5 |
| • Скорость обмена данными, Мбит/с | 10/100 | 10/100 |
| Напряжение гальванического разделения (эфф. значение), В | 500 | 500 |
| Интерфейс RS-232 | ||
| • Количество каналов, шт. | 1 | 1 |
| • Скорость обмена данными, Кбит/с | 115200 | 115200 |
| Интерфейс USB 2.0 | ||
| • Количество каналов, шт. | 1 | 1 |
| • Скорость обмена данными, Мбит/с | 12 | 12 |
| Драйверы протоколов |
пункт);
пункт);
* при наличии модуля TN123 |
пункт);
пункт);
* при наличии модуля TN123 |
| Поддержка модулей ввода/вывода | ||
| Количество поддерживаемых модулей ввода/вывода | 10 | 10 |
| Количество дискретных каналов ввода/вывода | до 640 (модули на 16, 32 и 64 канала) | до 640 (модули на 16, 32 и 64 канала) |
| Количество аналоговых каналов ввода/вывода | до 240 (модули на 2, 4, 16 и 24 канала) | до 240 (модули на 2, 4, 16 и 24 канала) |
| Поддержка коммуникационных модулей | ||
| Количество поддерживаемых модулей | ||
| • Интерфейс RS-232 | 10 | 10 |
| • Интерфейс RS-422/485 | 10 | 10 |
| Часы реального времени | ||
| Отклонение за сутки, с, не более: | ± 3 | ± 3 |
| Продолжительность хода часов после отключения питания, лет | 1,5 | 1,5 |
| Синхронизация часов реального времени, мс: | ||
| • через МЭК 60870-5-104-2004 | 2 | 2 |
| • в контроллере между модулями | 1 | 1 |
| • через Ethernet на основе NTP | 0,1 | 0,1 |
| • через GPS/ГЛОНАСС | 0,2 | 0,2 |
| Режимы работы | ||
| Переключатель режимов работы | 3-х позиционный | 3-х позиционный |
| Режимы работы | Основной, Резервный, Сервисный |
Основной, Резервный, Сервисный |
| Индикация | ||
| Индикация режимов работы | • Состояние системы исполнения задач пользователя • Выполнение задачи основного ЦП • Выполнение задачи резервного ЦП • Авария модуля • Возникновение исключительной ситуации |
• Состояние системы исполнения задач пользователя • Выполнение задачи основного ЦП • Выполнение задачи резервного ЦП • Авария модуля • Возникновение исключительной ситуации |
| Защитные функции | ||
| Защита программы пользователя | Установка прав доступа к программе пользователя | Установка прав доступа к программе пользователя |
| Защита от копирования | Защита проекта от выгрузки из контролера | Защита проекта от выгрузки из контролера |
| Защита программных блоков | Установка прав доступа к элементам проекта | Установка прав доступа к элементам проекта |
| WatchDog-таймер | + | + |
| Электрические параметры | ||
| Потребляемая мощность, Вт, не более | 5 | 7 |
| Эксплуатационные и конструктивные параметры | ||
| Диапазон рабочих температур, °С | -25...+60 | -25...+60 |
| Масса, кг, не более | 0,7 | 0,7 |
| Габаритные размеры, мм, не более | 44×203×174 | 44×203×174 |
