Устройство аппаратно-программное УАПР

Аппаратно-программное устройство предназначено для считывания журнала памяти событий приборов «Березина – УКА12.5», а также обеспечивания переноса информации на любой персональный компьютер через электронный ключ DS 1994.

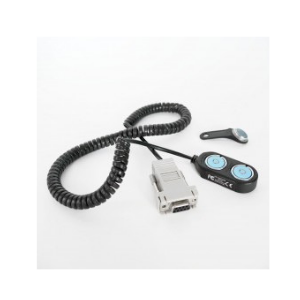

Комплект устройства

• Считыватель электронного ключа с адаптером для подключения к персональному компьютеру –1шт;
• Электронный ключ Touch Memory DS1994 – 1шт;
• Считыватель электронных ключей «ЭКСН» для подключения к «Березина-УКА12.5/1» – 1 шт;
• СD –диск с программным обеспечением TMEX MEMORY VIEWER – 1 шт.

Принцип работы устойства

ППКПУ «Березина-УКА12.5/1» регистрирует, идентифицирует и хранит в собственной энергонезависимой памяти информацию обо всех событиях.

• На стадии запоминания и хранения информации привязка событий осуществляется к собственному времени прибора.
• Отсчет этого времени начинается с момента включения питания.
• Перенос событий обеспечивается электронным ключом Touch Memory.
• Отличительной особенностью применяемых ключей DS1994 является наличие встроенной энергонезависимой памяти и часов реального времени.
• При касании электронным ключом считывающего устройства ППКПУ, он идентифицирует, что это электронный ключ DS1994 и перегружает в память ключа коды протокола событий.
• Момент записи протокола событий в память отображается в часах электронного ключа.
• Отображение информации и ее обработка, осуществляется в персональном компьютере посредством программы TMEX MEMORY VIEWER. TMEX MEMORY VIEWER (далее - «программное обеспечение») предназначено для просмотра, сохранения или распечатки на принтере памяти событий с привязкой по времени.
• Работает на Windows.

При переносе информации на ПК осуществляется идентификация кодов событий и их привязка к реальному времени. Реальным временем считается то, что установлено в системных часах ПК.

Информация о событиях считывается в ПК, по часам электронного ключа определяется реальное время переноса информации с ППКПУ и осуществляется привязка отсчетов событий ППКПУ к системным часам ПК.
