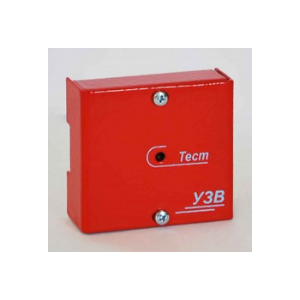

Устройство задержки включения УЗВ

Устройство задержки включения (УЗВ) предназначено для работы в составе системы управление пожаротушением «Березина».

Обеспечивает включение установок пожаротушения «волной» (с установленной задержкой выходного сигнала относительно входного).

Технические характеристики УЗВ

• Напряжение питания (6.5 – 30) В;
• Максимальный коммутируемый ток - 4А;
• Диапазон программируемых задержек на включение выходного напряжения относительно входного: 25 мс – 10 с;
• Потребляемый ток в режиме коммутации нагрузки не более, мА – 10;
• Степень жесткости по устойчивости к воздействию электромагнитных помех – вторая;
• Диапазон рабочих температур: плюс 5°С - плюс 45°С при влажности 93 ± 2% без конденсации влаги;
• Время технологической готовности – не более 1 минуты;
• Прибор рассчитан на непрерывную работу; средняя наработка на отказ не менее 20000 ч;
• Срок службы прибора не менее 10 лет;
• Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 – вторая;
• Класс электробезопасности – 3;
• Электрическое сопротивление изоляции между электрическими цепями прибора и корпусом не менее 20 МОм в нормальных условиях и не менее 1 МОм в условиях повышенной влажности;
• Электрическая прочность изоляции 500 Вольт при воздействии в течение одной минуты;

Приборы не предназначены для использования в помещениях, имеющих повышенное содержание пыли и химических веществ, приводящих к коррозии, а также в условиях, склонных к возникновению конденсата влаги.

Алгоритм и принцип работы устройства УЗВ

В дежурном режиме при отсутствии сигнала управления на входе выходной сигнал отсутствует.

При поступлении входного сигнала УЗВ обеспечивает подачу напряжения на клеммы УП, на выходных клеммах напряжение отсутствует. Одновременно с входным сигналом начинает формироваться установленная задержка. По окончанию времени задержки напряжение снимается с клемм УП и поступает на выходные клеммы.

Совместно с ППКПУ «Березина УКА 12.5/1» УЗВ в дежурном режиме обеспечивает тестирование входных цепей. При обрыве цепи «-УП+», подключенной к данному УЗВ или нагрузки по выходу, индикатор «Тест» на передней панели УЗВ включается.

Пульсация индикатора сигнализирует о том, что входная цепь не повреждена, а обрыв находится либо в цепи УП либо на выходе УЗВ.

Аналогичным образом последующее УЗВ тестирует цепь УП предыдущей и исправность своей входной цепи.
