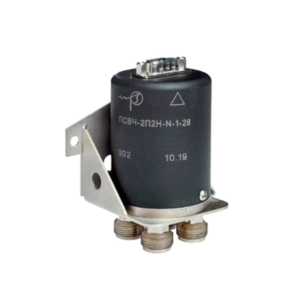

Электромеханические радиочастотные переключатели ПСВЧ-2П2Н-N-1-28 ФИМД.460831.001 ТУ
Электромеханические коаксиальные переключатели ПСВЧ-2П2Н-N-1-28 предназначены для замыкания, разрыва или изменения пути прохождения сигналов в диапазоне частот от 0,01 до 12,4 ГГц.
Устройство имеет конфигурацию два входа — два выхода (2П2Н) и предназначено для использования в коаксиальных трактах с волновым сопротивлением 50 Ом в режиме холодного переключения, когда сигнал отсутствует до начала изменения положения контактов.
Тип коаксиального соединителя — тип N, розетка, выполненная по стандарту ГОСТ РВ 51914. Управление переключением и контроль положения переключателя осуществляется через низкочастотный соединитель СНП268-9ВП12-3-(В) БСАР.434410.005 ТУ, что обеспечивает точное и надёжное функционирование устройства в составе аппаратуры.
Для установки переключатели ПСВЧ-2П2Н-N-1-28 крепятся на панель аппарата с помощью трёх винтов М4, что обеспечивает прочное и устойчивое крепление в любой рабочей конфигурации.
Технические характеристики
| Общие характеристики | |
| Максимальный КСВН | 1,35 |
| Масса, г, не более | 350 |
| Технические характеристики | |
| Тип коммутаций | Режим холодного переключения |
| Конструктивное исполнение | Переключатель СВЧ электромеханический коаксиальный трансферный |
| Электрические параметры | |
| Номинальное напряжение, В | 28 |
| Сопротивление изоляции в н.у., МОм, не менее | 1000 |
| Волновое сопротивление, Ом | 50 |
| Максимальный КСВН | 1,35 |
| Потери прямые, дБ не более | 0,5 |
| Максимальный КСВН | 1,35 |
| Волновое сопротивление, Ом | 50 |
| Условия эксплуатации | |
| Механический удар многократного действия | 15 g |
| Синусоидальная вибрация | 1-500 Гц, 5 g |
| Температура окружающей среды, °C | от - 50 до + 55 |
| Атмосферное пониженное давление, рабочее, Па | 60000 |
| Механический удар многократного действия, g | 15 |
| Атмосферное пониженное давление, рабочее, Па | 60000 |
| Гамма-процентная наработка до отказа, ч | 100000 |
| Температура окружающей среды, °C | от - 50 до + 55 |
