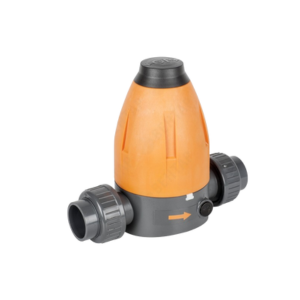

Клапан перепускной 586
Клапан поддержания давления типа 586 предназначен для максимально возможного поддержания системного давления в трубопроводах давления на постоянном заданном уровне.
Клапан применяется там, где необходимо поддерживать постоянное системное давление или где необходимо создать определенное противодавление питающим насосам.
Клапан перепускной уравновешивает пульсации давления и уменьшают скачки давления.
Если клапан установлен на ответвлении от тройника, он может использоваться в качестве перепускного или предохранительного клапана.
Особенности
- Давление номинальное: PN10 бар;
- Диапазон настройки давления: 0,5...9,0 бар (по запросу 0,3...3,0);
- Диаметр номинальный: DN10...DN50 мм;
- Материалы, контактирующие с рабочей средой: PVC-U, PVC-C, PP, PVDF;
- Материал внешнего корпуса: PP-GF;
- Мембрана: EPDM/PTFE;
- Уплотнения: EPDM, FKM.

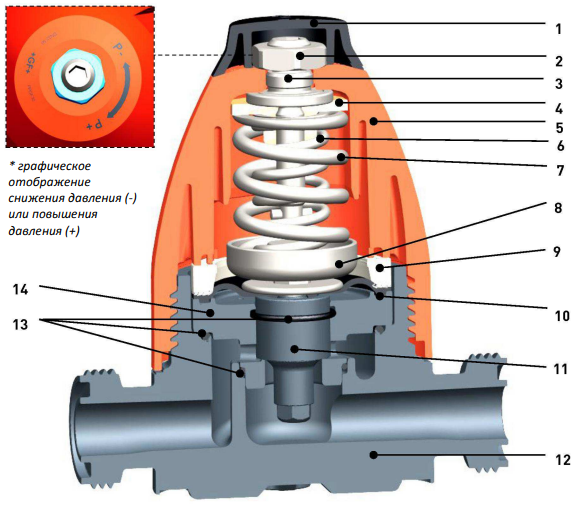

Конструкция клапана типа 586
- Крышка;
- Контргайка;
- Золотник / регулировочный винт;
- Стопорная пружина;
- Колпачок в сборе (верхняя часть);
- Внутренняя пружина;
- Наружная пружина;
- Нажимная деталь;
- Стопорное кольцо;
- Мембрана;
- Поршень;
- *Корпус;
- Уплотнительные кольца;
- Внутренний корпус.
