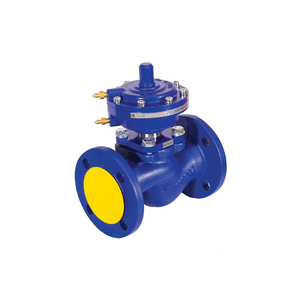

Регулятор перепада давления "после себя" (с фиксированной настройкой)
Регулятор представляет собой нормально открытый регулирующий орган, принцип действия которого основан на уравновешивании силы упругой деформации пружины настройки и силы, создаваемой разностью давлений в мембранных камерах привода.
Действие на поток выражается в снижении перепада давления между регулируемыми участками трубопровода.
Простота конструкции обеспечивает высокую надежность и привлекательную цену.
Не требуются работы по настройке: регулятор настроен на регулируемое значение 0,05 МПа. Не требуется обслуживание.
Рекомендуется для использования в системах с располагаемым перепадом давления на вводе до 0,2 МПа.
Технические характеристики регулятора
| Наименование параметров | Значение параметров | ||||||
| Номинальный диаметр DN, мм | 12 | 20 | 25 | 32 | 40 | 50 | |
| Условная пропусканая способность Kvy, м3/ч (основной ряд) | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 16 | |
| 4.0 | 6.3 | 10 | 16 | 25 | |||
| 2.5 | 6.3 | 10 | 16 | 25 | 32 | ||
| Условная пропусканая способность Kvy, м3/ч (дополнительный ряд) | 1.0 | 3.2 | 8.0 | 12.5 | 20 | - | |
| 4.0 | - | - | - | - | - | ||
| Номинальное давление PN, МПа | 1.6 | ||||||
| Настройка регулятора, МПа | 0.05 | ||||||
| Рабочая среда | Вода с температурой до 150 ºC | ||||||
| Зона пропорциональности, % от верхнего предела настройки, не более | 0.01 | ||||||
| Относительная протечка, % от Kvy, не более | 0.015 | ||||||
| Строительная длина, мм | 130 | 150 | 160 | 180 | 200 | 230 | |
| Высота, мм, не более | 250 | 255 | 260 | 275 | 280 | 295 | |
| Масс, кг, не более | 8 | 9 | 10 | 11 | 13 | 15 | |
