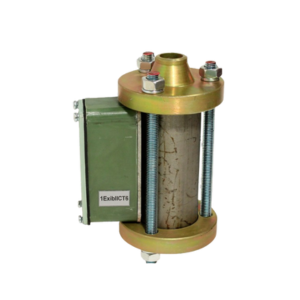

Датчик-реле уровня РОС-501 (501И)
Магнитные поплавковые датчики-реле уровня РОС-501 и РОС-501И применяются для контроля уровня жидкостей с плотностью не менее 0,52 г/см³ и для двухпозиционного управления исполнительными устройствами в составе автоматизированных систем управления технологическими процессами (АСУ ТП).
Они используются на промышленных предприятиях, в холодильных установках, в агропромышленном комплексе, молочной промышленности, на морских и речных судах, а также на объектах атомной энергетики.
Датчики-реле РОС-501 полностью заменяют ультразвуковые регуляторы уровня УЗР-1И по функции и габаритам подключения.
Варианты исполнения:
- РОС-501 — стандартное промышленное исполнение
- РОС-501И — с искробезопасной электрической цепью (Exi)
- РОС-501А — для применения на атомных объектах
- РОС-501ОМ — судовое исполнение (морское)
Датчик может быть поставлен в комбинированном варианте, включающем сразу несколько исполнений, например, РОС-501-И-ОМ-А , что делает его пригодным для эксплуатации на атомных подводных лодках и других объектах с особыми требованиями.
Морское исполнение:
Модель РОС-501ОМ соответствует требованиям Российского морского регистра судоходства, действующим для систем сигнализации и контроля на судах с неограниченным районом плавания.
Атомное исполнение:
Модели РОС-501-А и РОС-501И-А относятся к элементам:
- нормальной эксплуатации (УСНЭ)
- управляющим системам безопасности (УСБ) со следующими классами безопасности: ЗН , ЗНУ , 4Н (согласно ПНАЭ Г-1-011-97).
Взрывозащита:
- Первичный преобразователь модели РОС-501И имеет маркировку взрывозащиты 1ExibIIBT5 , соответствует ГОСТ Р 51330.0 и ГОСТ Р 51330.10, допускается к установке в опасных зонах (по ПУЭ, гл. 7.3).
- Передающий преобразователь с искробезопасными цепями уровня ib , маркируется как [Exib]IIB и может монтироваться вне взрывоопасных помещений.
Преимущества и особенности:
- Надёжная работа и простота обслуживания
- Эффективный контроль уровня в среде хладагентов (аммиак, хладон и др.)
- Поддержание уровня в диапазоне 30 мм
- Искробезопасный вариант исполнения
- Судовая и атомная модификации
- Наличие функции самодиагностики
- Сигнализация о неисправности управляющих цепей
- Две независимые релейные группы контактов
- Удобство монтажа и сервисного обслуживания
- Полностью совместим с ПРУ-5, ПРУ-5М, УЗР-1
- Может служить заменой для реле ПРУ-5М
Технические характеристики РОС-501, РОС-501И
| Наименование параметра (характеристики) датчиков-реле РОС-501, -501И | Значение параметра для исполнений | |||
| РОС-501 | РОС-501И | РОС-501ОМ | РОС-501А | |
| Дифференциал срабатывания реле, мм | 35±15 | 35±25 | 35±15 | 35±2,5 |
| Параметры нагрузки, коммутируемой выходным реле: цепь постоянного тока при индуктивности не более 3 Гн: ток, А напряжение.В мощность, Вт, не более цепь переменного тока, активная нагрузка: ток, А напряжение,В мощность, ВА, не более |
2-6 12-24 150 2,5-5 12-240 600 |
0,05-1 12-24 250 5-2,5 0,5-240 100 |
2-6 12-24 150 2,5-5 12-240 600 |
0,005-2,5 5-200 0,05-2400 ,005-2,5 5250 эфф. 0,05-200 (COSφ>0,3) |
| Параметры питания: напряжение переменного тока.В частота.Гц |
220+10%-15% 50±2% | 220+10%-15% 50±2% | 220+10%-15% 240+10%-15% (50, 60) ± 2% |
22°+10% -15% 50± 2% |
| Потребляемая мощность, В-А, не более | 8 | 8 | ||
| Сопротивление каждой из жил линии связи между первичным и передающим преобразователями, Ом, не более | 20 | 20 | ||
| Параметры искробезопасной цепи: индуктивность линии связи, Гн, не более емкость линии связи, мкФ, не более напряжение, В, не более ток, мА, не более |
0,001 0,3 10 127 |
|||
| Средняя наработка на отказ, ч, не менее | 40000 | 40000 | 150000 | |
| Срок службы, лет, не менее | 12 | 12 | 15 | |
| Масса, кг, не более: передающего преобразователя первичного преобразователя |
2,0 2,6 |
2,5 2,6 |
2,0 2,6 |
|
| Материалы деталей первичного преобразователя, соприкасающиеся с контролируемой средой: присоединительных фланцев поплавка остальных | Сталь 0.8КП с покрытием(Н9.09) Сталь 12Х18Н10Т |
Сталь 12Х18Н10Т | ||
