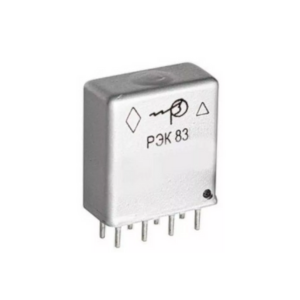

Реле РЭК83 РВИМ.647611.020-12 РВИМ.647611.020ТУ
Реле РЭК83 РВИМ.647611.020-12 РВИМ.647611.020ТУ представляет собой высоконадежное электромагнитное устройство, предназначенное для коммутации электрических цепей постоянного и переменного тока в системах автоматики, телемеханики и связи.
Конструкция реле обеспечивает стабильную работу даже в условиях повышенных механических и климатических нагрузок.
Особенности конструкции
- Компактная и надежная конструкция
- Герметичный корпус для защиты от пыли, влаги и механических воздействий
- Контактная группа из сплавов с высокой электропроводностью и устойчивостью к эрозии
- Малое энергопотребление при эксплуатации
- Устойчивость к вибрационным и ударным нагрузкам
Область применения
- Промышленная электроника и автоматизация
- Транспортная электроника
- Системы управления различного назначения
- Телемеханика и системы связи
Технические характеристики РЭК83 РВИМ.647611.020-12 РВИМ.647611.020ТУ
| Общие характеристики | |
| Климатическое исполнение | УХЛ |
| Масса, г, не более | 17 |
| Климатическое исполнение | УХЛ |
| Технические характеристики | |
| Материал контактов/покрытие контактов | СН0,15; СН10/Зл99,9 |
| Способ монтажа | Печатный |
| Конструктивное исполнение | РВИМ.647611.020-12 |
| Режимы коммутации | |
| Максимальный коммутируемый переменный ток, А | 0,5 |
| Максимальный коммутируемый постоянный ток, А | 5 |
| Электрические параметры | |
| Рабочее напряжение, В | 12 |
| Время отпускания, мс, не более | 7 |
| Время срабатывания, мс, не более | 8 |
| Напряжение отпускания, В, не менее | 0,8 |
| Напряжение срабатывания, В, не более | 6,5 |
| Сопротивление изоляции в н.у., МОм, не менее | 1000 |
| Сопротивление обмотки, Ом | 160 ±16 |
| Сопротивление цепи контактов, Ом | 0,15 |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 1,33·10-6 до 304000 |
| Линейное ускорение, g | 75 |
| Механический удар многократного действия | 75g |
| Механический удар одиночного действия | 500 g 9 ударов |
| Минимальный срок сохраняемости, лет | 25 |
| Синусоидальная вибрация | 20 g от 1 до 2000 Гц |
| Температура окружающей среды, °C | от -65 до +125 |
| Минимальный срок сохраняемости, лет | 25 |
| Температура окружающей среды, °C | от -65 до +125 |
