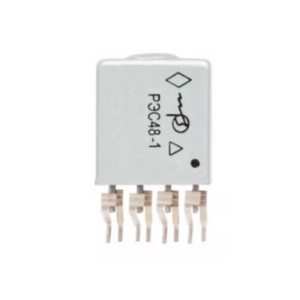

Реле РЭС48-1 РС4.590.204-06 ЯЛ0.450.033ТУ
Слаботочное электромагнитное герметичное реле постоянного тока РЭС48-1 РС4.590.204-06 ЯЛ0.450.033ТУ предназначено для надежной коммутации электрических цепей постоянного и переменного тока частотой до 1000 Гц.
Конструкция реле обеспечивает стабильную работу даже в условиях повышенной вибрации и перепадов температуры.
Особенности конструкции
- Неполяризованное исполнение
- Двухпозиционное, одностабильное с двумя переключающими контактами
- Герметичное исполнение для защиты от внешних воздействий
- Высокая надежность и долговечность при длительной эксплуатации
Ресурс и эксплуатационные характеристики
Гамма-процентная наработка в типовом режиме эксплуатации составляет: в режиме непрерывного нахождения обмотки под рабочим напряжением – 1000 часов, а в режиме суммарной работы реле – 10000 часов.
Такие показатели гарантируют длительное и стабильное функционирование реле в составе электрических цепей и систем управления.
Область применения
- Аппаратура связи, радиоэлектроники и автоматики в промышленности
- Транспортные системы
- Наземная и бортовая аппаратура авиации и космонавтики
Технические характеристики РЭС48-1 РС4.590.204-06 ЯЛ0.450.033ТУ
| Общие характеристики | |
| Климатическое исполнение | УХЛ |
| Масса, г, не более | 16 |
| Технические характеристики | |
| Материал контактов/покрытие контактов | ПлИ-10 / Зл 99,99 |
| Способ монтажа | Поверхностный |
| Конструктивное исполнение | РС4.590.204-06 |
| Режимы коммутации | |
| Максимальный коммутируемый переменный ток, А | 1,5 |
| Максимальный коммутируемый постоянный ток, А | 3 |
| Электрические параметры | |
| Рабочее напряжение, В | 6 +3-1 |
| Время отпускания, мс, не более | 5 |
| Время срабатывания, мс, не более | 10 |
| Сопротивление изоляции в н.у., МОм, не менее | 200 |
| Сопротивление обмотки, Ом | 42 ±4,2 |
| Сопротивление цепи контактов, Ом | 1,5 |
| Ток отпускания, мА, не менее | 10,4 |
| Ток срабатывания, мА, не более | 79.5 |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 1,33·10-6 до 304000 |
| Линейное ускорение, g | 100 |
| Механический удар многократного действия | 75 g 4000 ударов |
| Механический удар одиночного действия | 150 g 9 ударов |
| Минимальный срок сохраняемости, лет | 12 |
| Синусоидальная вибрация | 20 g до 3000 Гц |
| Температура окружающей среды, °C | -60°C .. +85°C |
