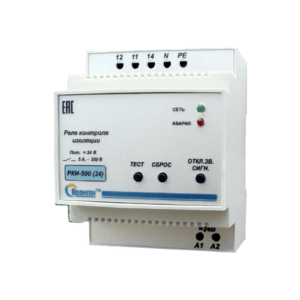

Реле контроля изоляции РКИ-500 (24)
Реле контроля изоляции РКИ-500 (24 В) предназначено для контроля сопротивления изоляции в однофазных и трехфазных сетях переменного напряжения до 450 В частотой 50 Гц с изолированной нейтралью.
При ухудшении изоляции включается внутренняя система звукового и светового оповещения, и переключаются контакты исполнительного реле.
Конструкция системы:
- Блок «РКИ-500 (24 В)» выполнен в корпусе для установки на DIN-рейку;
- На передней панели блока находятся светодиодные индикаторы «СЕТЬ», «АВАРИЯ» и кнопки «ТЕСТ», «СБРОС», «ОТКЛ.ЗВ.СИГН.»;
- В верхней и нижней части блока находятся клеммные колодки для подключения питания, контролируемой сети и устройств управления и сигнализации;
- Питание реле осуществляется от сети =24 В;
- Цепи питания (A1, A2), измерения (N, PE) и контактов выходного реле гальванически разделены;
- Класс защиты - 0, ЭМС по ГОСТ Р 51318.14.1-99.
Технические характеристики РКИ-500 (24 В)
| Потребляемая мощность, не более | 3 Вт |
| Напряжение питания, В | 24 +/- 10% В |
| Измерительное напряжение, В | =12 В |
| Коммутируемый ток контакта (АС1 250 В), А | 5 А |
| Уставка пороговых значений сопротивления изоляции (с точностью, не ниже ±3%) | 500 кОм |
| Электрическая прочность изоляции питание/контролируемая сеть/ контакты выходных реле, не ниже (ГОСТ 15150-69) | 1000 В |
| Входное сопротивление, не менее | 1 МОм |
| Гистерезис включения/включения сигнализации на пороговых значениях, не более | 5% |
| Напряжение контролируемой сети (действующее значение), В | 0 ... 450 В |
| Пороговое значение сопротивления изоляции, кОм | 500 кОм |
| Временная задержка на включение сигнализации при ухудшении изоляции, не более, сек | 8 с |
| Стойкость к воздействию механических ВВФ (ГОСТ 17516.1-90) | М1 |
| Сечение проводов для подключения блока, мм2 | 0,5...1,5 мм2 |
| Температура эксплуатации, ˚С | -40 … +45 °С |
| Масса, кг | 0,25 кг |
| Габаритные размеры, мм | 71х90х60 мм |
| Гарантия, мес | 24 мес |

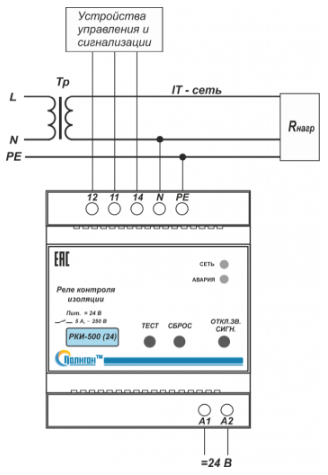

Типовая схема подключения блока РКИ-500 (24 В) к однофазной сети
Типовая схема подключения блока РКИ-500 (24 В) к трехфазной сети с нейтралью

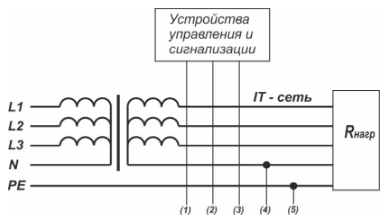

Типовая схема подключения блока РКИ-500 (24 В) к трехфазной сети без нейтрали
