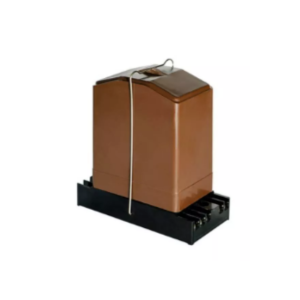

Реле МКУ 48-С РА4.500.306 РА0.450.002 ТУ
Электромагнитное реле МКУ 48-С РА4.500.306 РА0.450.002 ТУ предназначено для коммутации электрических цепей управления, сигнализации и автоматики.
Оно обеспечивает надежную передачу управляющих сигналов между элементами схем, гарантируя корректное включение и отключение цепей под воздействием управляющего напряжения.
Конструкция реле отвечает требованиям промышленной эксплуатации, что обеспечивает стойкость изделия к вибрациям, климатическим перепадам и другим внешним воздействиям.
Реле широко применяется в системах релейной защиты, электроснабжения, связи, в аппаратуре автоматики, контроля и управления.
Устройство эффективно работает в цепях постоянного и переменного тока, выполняя функции промежуточного элемента в коммутационных схемах.
Наличие гальванической развязки способствует повышению безопасности и обеспечивает надёжную передачу и усиление сигналов.
Преимущества использования
- высокая надежность и длительный срок службы
- стабильные рабочие параметры при продолжительной эксплуатации
- устойчивость к механическим и климатическим воздействиям
- компактные размеры и удобство монтажа
- совместимость с широким спектром электрических схем
Технические характеристики МКУ 48-С РА4.500.306 РА0.450.002 ТУ
| Общие характеристики | |
| Климатическое исполнение | УХЛ |
| Масса, г, не более | 600 |
| Климатическое исполнение | УХЛ |
| Технические характеристики | |
| Материал контактов/покрытие контактов | СрМгНЦр-99 |
| Способ монтажа | навесной |
| Конструктивное исполнение | с кожухом |
| Режимы коммутации | |
| Максимальный коммутируемый переменный ток, А | 5 |
| Максимальный коммутируемый постоянный ток, А | 5 |
| Электрические параметры | |
| Рабочее напряжение, В | 24 |
| Род тока | Постоянный |
| Время отпускания, мс, не более | 60 |
| Время срабатывания, мс, не более | 60 |
| Напряжение отпускания, В, не менее | 6 |
| Напряжение срабатывания, В, не более | 20 |
| Сопротивление изоляции в н.у., МОм, не менее | 200 |
| Сопротивление обмотки, Ом | 510 ±51 |
| Сопротивление цепи контактов, Ом | 0,1 |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 85000 до 106600 |
| Механический удар многократного действия | 15 g, 5000 ударов |
| Механический удар одиночного действия | 150 g, 9 ударов |
| Минимальный срок сохраняемости, лет | 15 |
| Синусоидальная вибрация | 4 g от 5 до 80 Гц |
| Температура окружающей среды, °C | от -50 до +50 |
| Минимальный срок сохраняемости, лет | 15 |
| Температура окружающей среды, °C | от -50 до +50 |
