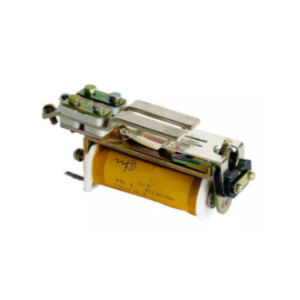

Реле РКС3 РС4.501.202 РА0.450.018 ТУ
Реле РКС3 РС4.501.202 РА0.450.018 ТУ применяется в электрических цепях автоматики, управления и сигнализации.
Оно относится к промышленным коммутационным компонентам и используется в системах, где необходима стабильная и надежная работа электрических цепей при контроле, переключении или изменении их состояния.
Благодаря заданным электрическим параметрам и проверенной конструктивной надежности, данное реле востребовано в различных сферах электрооборудования.
Реле обеспечивает безопасную и долговременную эксплуатацию в составе оборудования различных классов сложности.
Область применения
- автоматические системы управления для троллейбусов
- производство вагонов для метрополитена
- оборудование атомных станций
- транспортные средства ракетно-космической техники
Технические характеристики РКС3 РС4.501.202 РА0.450.018 ТУ
| Общие характеристики | |
| Условное обозначение | РКС 3 РС4.501.202 |
| Климатическое исполнение | УХЛ |
| Масса, г, не более | 350 |
| Технические характеристики | |
| Материал контактов/покрытие контактов | Ср 99,9; КМК А31м |
| Способ монтажа | навесной |
| Режимы коммутации | |
| Максимальный коммутируемый переменный ток, А | 20 |
| Максимальный коммутируемый постоянный ток, А | 20 |
| Электрические параметры | |
| Рабочее напряжение, В | 48 ± 4,8 |
| Род тока | Постоянный |
| Время отпускания, мс, не более | 30 |
| Время срабатывания, мс, не более | 80 |
| Сопротивление изоляции в н.у., МОм, не менее | 200 |
| Сопротивление обмотки, Ом | 700 ± 70 |
| Сопротивление цепи контактов, Ом | 0,1 |
| Ток отпускания, мА, не менее | 3 |
| Ток срабатывания, мА, не более | 45 |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 85000 до 106600 |
| Механический удар многократного действия | 12g 10000 ударов |
| Механический удар одиночного действия | 150g 9 ударов |
| Минимальный срок сохраняемости, лет | 15 |
| Синусоидальная вибрация | 4g от 5 до 80 Гц |
| Температура окружающей среды, °C | от -50 до +50 |
