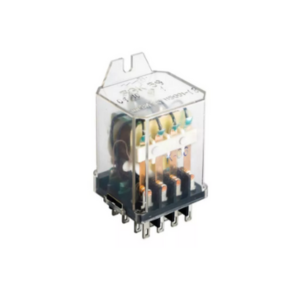

Реле РЭК59 ШРВИ.647115.001-16 ШРВИ.647115.001 ТУ
Электромагнитное промежуточное реле РЭК59 ШРВИ.647115.001-16 ШРВИ.647115.001 ТУ предназначено для коммутации электрических цепей управления, сигнализации и автоматики.
Данная модель используется для усиления, преобразования и передачи управляющих сигналов между элементами электрических схем, обеспечивая надежную и стабильную работу оборудования в различных условиях эксплуатации.
Область применения
Реле РЭК59 применяется в схемах вторичной коммутации и подходит для работы в цепях постоянного и переменного тока.
Устройство широко используется в составе шкафов управления, распределительных устройств, пультов управления, систем релейной защиты и автоматики.
Благодаря своей конструкции реле эффективно работает в промышленном оборудовании, на транспортных объектах и в энергетических установках.
Преимущества
- Высокая надежность и длительный ресурс работы
- Устойчивость к вибрациям и перепадам температур
- Компактные размеры и удобный монтаж
- Совместимость с широким спектром электрических схем
- Простота обслуживания и замены
Технические характеристики РЭК59 ШРВИ.647115.001-16 ШРВИ.647115.001 ТУ
| Общие характеристики | |
| Условное обозначение | РЭК 59 ШРВИ.647115.001-16 |
| Климатическое исполнение | УХЛ 2.1 |
| Масса, г, не более | 95 |
| Климатическое исполнение | УХЛ 2.1 |
| Технические характеристики | |
| Опции и их вариации | отсутствуют |
| Материал контактов/покрытие контактов | Ср99,9 |
| Способ монтажа | навесной |
| Способ присоединения внешних проводников | Вывод шириной 3,6 мм под пайку |
| Режимы коммутации | |
| Максимальный коммутируемый переменный ток, А | 10 (выводы контактов соединить между собой) |
| Максимальный коммутируемый постоянный ток, А | 5 |
| Электрические параметры | |
| Рабочее напряжение, В | 110 ± 11 |
| Род тока | Постоянный |
| Время отпускания, мс, не более | 40 |
| Время срабатывания, мс, не более | 40 |
| Напряжение отпускания, В, не менее | 33 |
| Напряжение срабатывания, В, не более | 88 |
| Сопротивление изоляции в н.у., МОм, не менее | 200 |
| Сопротивление обмотки, Ом | 1800 ± 180 |
| Сопротивление цепи контактов, Ом | 0,5 |
| Условия эксплуатации | |
| Атмосферное давление, Па | от 84000 до 106600 |
| Механический удар многократного действия | 15g, 10000 ударов |
| Механический удар одиночного действия | 150g, 9 ударов |
| Минимальный срок сохраняемости, лет | 15 |
| Синусоидальная вибрация | 1g от 20 до 100 Гц |
| Температура окружающей среды, °C | от -50 до +70 |
| Минимальный срок сохраняемости, лет | 15 |
| Температура окружающей среды, °C | от -50 до +70 |
